淖尔油田位于内蒙古边境地区,通过分析现场的调研资料,其结垢具有以下特点:①结垢物以酸碱不溶物为主,易溶酸物为辅。②成垢反应迅速,结垢部位集中,主要位于油田联合处理站各计配站来油交汇处及外延40 m之间的集油干线内,垢物疏松,纹理清晰,平均厚度可达2 cm~3 cm。另外, 结垢还会使缓蚀剂与金属表面难接触成膜,使缓蚀剂达不到应有的缓蚀效果;并且结垢降低供注水管道和油管的流量,严重时还会引起管道的堵塞[1]。为了系统分析淖尔油田油水井结垢的原因,对结垢较严重的N22-20、N22-60油井进行了水质分析,结果见表 1。

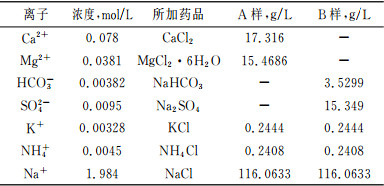

实验介质采用模拟油田采出水。根据水分析资料配制模拟水样,方案见表 2。参照《分析化学实验》中EDTA标准溶液滴定法[2]分析溶液的结垢率,以及添加阻垢剂后的阻垢率,阻垢率的计算见式(1):
式中:M2为加阻垢剂后混合溶液中钙镁离子的浓度;M1为未加阻垢剂混合溶液(即空白样)中钙镁离子的浓度;M0为A、B溶液中钙镁离子之和的一半,即M0=(MA+MB)/2。
由于垢的成分比较复杂,因此影响淖尔油田结垢的因素有很多,除了溶液介质中含有的有机物、H2S、CO2、pH值及成垢离子以外,同时还有外在因素,如时间、温度等。
在前期的研究中已实验筛选复配出了阻垢剂,阻垢剂Ⅰ(HYZ)和阻垢剂Ⅱ按1:1复配,在复配阻垢剂适宜的加量下,其阻垢率可达90%以上。在此基础上开展了结垢与阻垢影响因素的研究。

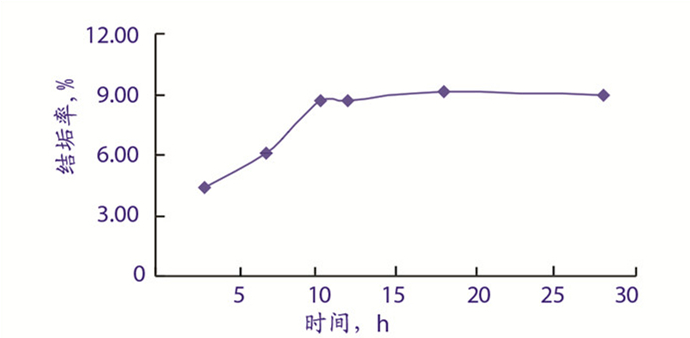

对N22-60井模拟地层水,在温度为65℃,阻垢剂(Ⅰ和Ⅱ按1:1复配)加量为40 mg/L的条件下,分别考察在各个时间条件下空白样和加粗阻垢样的结垢情况,图 1为空白样实验结果。
从图 1可以看出,随着时间的增加,结垢率先有一段缓慢的上升,这一段大约发生在3 h~6 h,之后大约在6 h~10 h的时间段内,结垢率陡然上升,在10 h后结垢率的增速逐渐趋于平缓,溶液达到稳定状态。

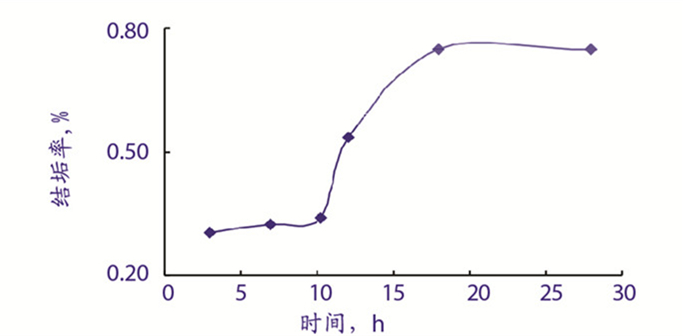

图 2是N22-60井加阻垢剂样的结垢率随时间变化的关系。从图中可以看出,与图 1空白样中相比,加阻垢剂后由于阻垢剂的作用,结垢诱导期延长到了10 h左右,并且结垢率也从9%左右降低到了0.8%左右。

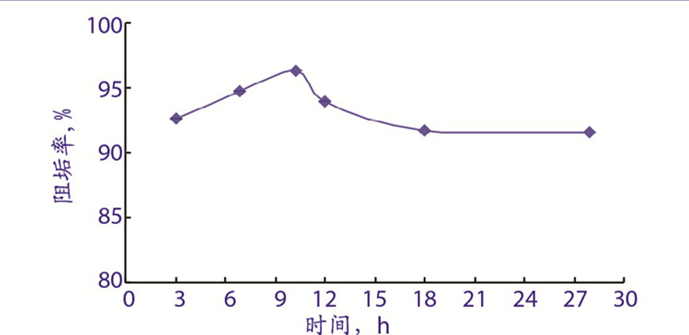

图 3是加阻垢剂样的阻垢效果与时间的关系。从图 3可以看出,阻垢率随时间的增加先上升,在10 h~12 h的某个时间段阻垢率达到最大,之后阻垢率开始下降,在18 h后阻垢率下降渐渐趋于平缓,且在21 h后渐渐趋于平稳。在以后的实验中为了使所得到的数据更合理,实验时间选为24 h。

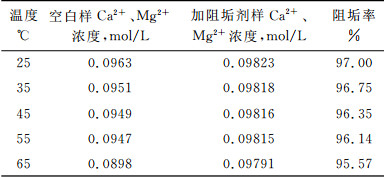

根据现场资料,淖尔油田井底温度为65℃,井口为25 ℃,因此选择25℃、35℃、45 ℃、55 ℃和65 ℃这5个温度点对N22-20井进行室内常压静态实验,所加阻垢剂为复配阻垢剂(Ⅰ和Ⅱ按1:1复配),加量为40 mg/L。实验结果见表 3。

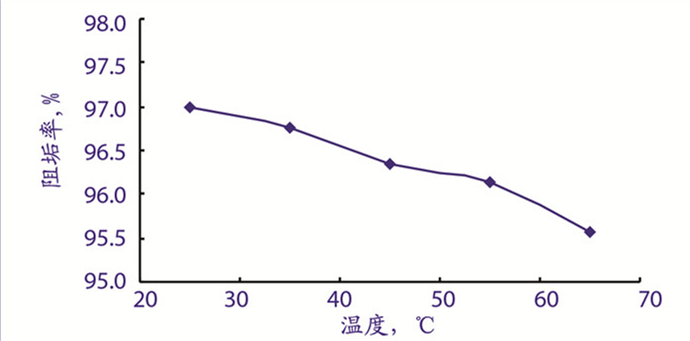

从表 3可以看出,油井N22-20的结垢倾向均随着温度的升高而趋于严重,这表明,温度升高,结垢严重程度加大,N22-20井在65 ℃时阻垢率最低。阻垢率随温度变化的关系见图 4。
由图 4可知,N22-20井的阻垢率随温度升高而下降,这主要是因为随着温度的升高,成垢离子的结垢趋势增加,阻垢剂对金属离子的束缚能力降低,阻垢剂所吸附的已生成晶核容易发生脱附而进入溶液本相,继续沉积,导致了阻垢率降低[3]。

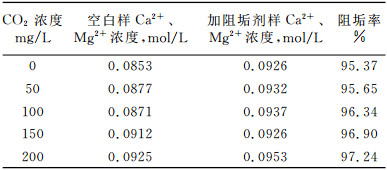

由于淖尔油田产出水中CO2浓度平均值在160 mg/L左右,故试验选取CO2浓度值为0 mg/L、50 mg/L、100 mg/L、150 mg/L和200 mg/L进行实验,实验温度为65 ℃,实验介质选用N22-20模拟油田产出水。配制所需CO2浓度的溶液进行试验,结果见表 4。
从表 4可知,在相同温度下,随着CO2浓度的增加,空白样中Ca2+、Mg2+浓度增加,这主要是CO2含量增加,抑制了碳酸钙沉淀;加入阻垢剂的样表现出了相同的趋势。

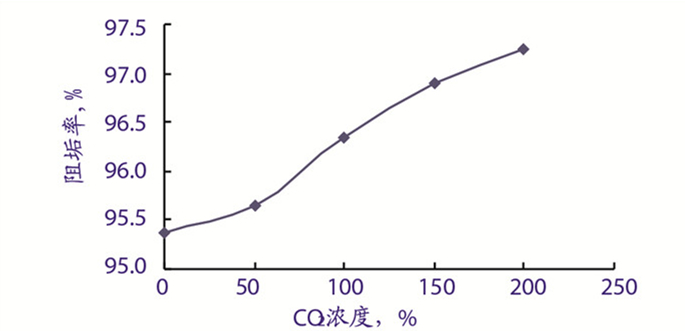

图 5是相同温度下,CO2浓度与阻垢率的关系,从图中可以看出,随着溶液CO2含量的增加,阻垢率上升。

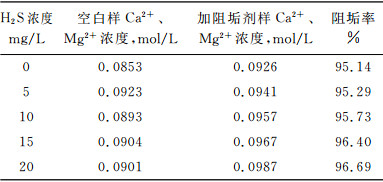

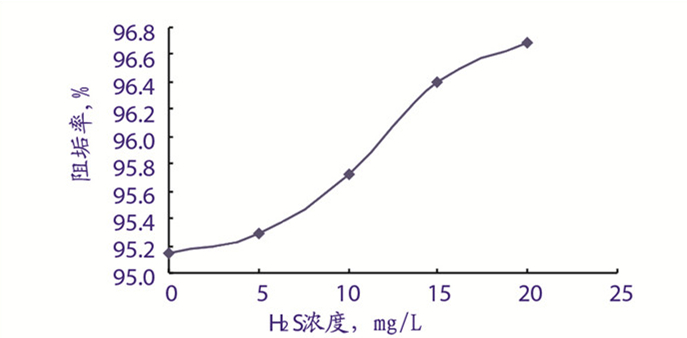

根据淖尔油田产出水H2S含量的实际情况,选择H2S浓度在0 mg/L~20 mg/L,常压,65 ℃条件下进行试验。试验对象为N22-20井模拟油田产出水,实验结果见表 5和图 6
从表 5和图 6可看出,在相同温度下,随着H2S浓度增加,阻垢率上升,这是因为随着H2S浓度的增加,溶液的pH值开始下降,CaCO3的沉积倾向降低[4-6],从而溶液的结垢率下降,阻垢率上升。

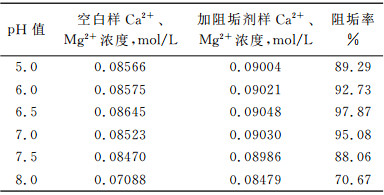

由于淖尔油田水样的pH值在6~8,所以选择pH值为5~8进行研究,用HCl和NaOH溶液调节pH值。实验温度选择65 ℃,试验对象为N22-20井模拟油田产出水,阻垢剂为复配阻垢剂(Ⅰ和Ⅱ按1:1复配),加量为40 mg/L,实验结果见表 6和图 7。
从表 6可知,在pH值为6.5后,随着pH值的升高,结垢量增加,这主要是因为pH值升高增强了成垢的趋势,特别是CaCO3的沉淀量急剧增加。

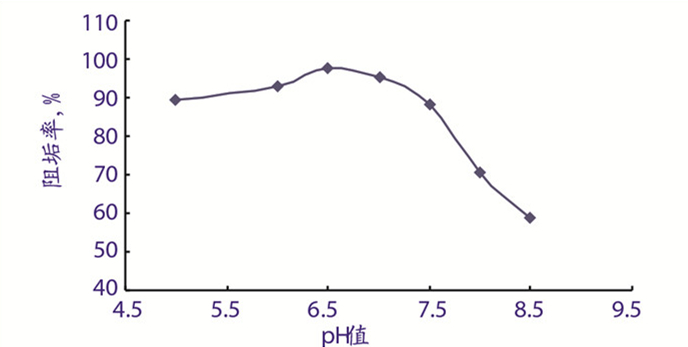

从表 6和图 7可以看出,复配阻垢剂在低pH值和高pH值时阻垢效果都不太好,在pH值为6~7的范围内效果最好。这主要是因为pH值对于有机阻垢剂的离解有很大影响,pH值减小会造成酸的副反应,使参与作用的有效阻垢剂的量减小;而pH值升高,阻垢剂周围的电荷密度就会增加,表面的负电性增强,静电斥力抑制阻垢剂分子的解离,导致阻垢能力下降。
pH值在7以上的阻垢率下降速度大于pH值在6以下的上升速度,这说明相比于低的pH值(6以下),高的pH值(8以上)对阻垢率的影响更大,所以pH值越高,防垢也越困难。
在前面的实验中考察了温度、pH值、CO2和H2S气体含量这四个单因素,除此之外,对实验影响较大的因素还有成垢体系离子(Ca2+、Mg2+、SO42-、HCO3-)的浓度。采用正交实验,并对结果进行分析,可得出影响结垢的各因素主次顺序,为提出合理的防垢措施提供了实验基础。
考虑到淖尔油田的实际情况,试验选取温度、pH值、成垢体系离子Ca2+、Mg2+、SO42-、HCO3-的浓度和复配阻垢剂加量这7个因素,每个因素取三个水平。因素和水平选取见表 7。
采用极差分析法对正交实验结果进行分析。结果表明, 在7个因素中,对指标的影响大小的排序是Ca2+浓度>温度>阻垢剂加量> HCO3-浓度> SO42-浓度>pH值> Mg2+浓度。从实验结果可以看出,在所有因素中Ca2+浓度影响最大,说明内因的影响要强于外因,而温度和pH值相比,温度的影响大,这与前面的实验结果相符。
(1) 考察了各单因素对淖尔油田油井结垢、阻垢的影响,结果表明:随着时间的增加,阻垢率先增大到一极值后缓慢降低;阻垢率随温度升高而下降;在相同温度下,随着溶液CO2、H2S浓度的增加,阻垢率均呈上升趋势;阻垢剂在低pH值和高pH值时阻垢效果都不太好,在pH值为6~7的范围内效果好。
(2) 通过正交实验得出7个因素对阻垢效果的影响顺序:Ca2+浓度>温度>阻垢剂加量> HCO3-浓度> SO42-浓度>pH值> Mg2+浓度。
