油套管腐蚀一直是油气田生产过程中一个相当棘手的问题。近年来, 中国石油西南油气田公司川东北气矿(下称川东北气矿)在开发含酸性气体(H2S、CO2等)腐蚀介质的油气构造过程中,相继出现油管腐蚀穿孔、断落,套管腐蚀挤扁等现象,给试修作业带来了很多复杂情况,也严重影响到气井正常生产。根据不完全统计, 近年来川东北气矿修井作业中,有80%左右均与油管腐蚀有关。

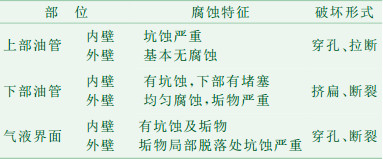

川东北气矿成立至今的数年间,就已经实施了12井次更换油管作业。通过对修井作业中取出的油管表面进行分析,总结出了川东北气矿油管腐蚀程度的普遍规律:即气田水回注井和气水同产井的油管腐蚀程度较严重,且通常伴有明显局部腐蚀或穿孔现象;而纯气井的油管通常无明显腐蚀情况。气井腐蚀的基本现象特征见表 1。
通常金属腐蚀防护手段有使用耐蚀合金、在金属表面使用防腐涂层和添加缓蚀剂等三种方式。国内外实践经验表明,加注缓蚀剂是针对H2S井下腐蚀经济可靠,又十分灵活的腐蚀控制方法,因而在油气井中应用最为广泛[1-5]。结合川东北气矿油管腐蚀的普遍规律,本试验选取气田水回注井和气水同产井各一口为研究目标,主要对油管腐蚀情况进行评价,并针对腐蚀进行缓蚀剂防腐评价研究。

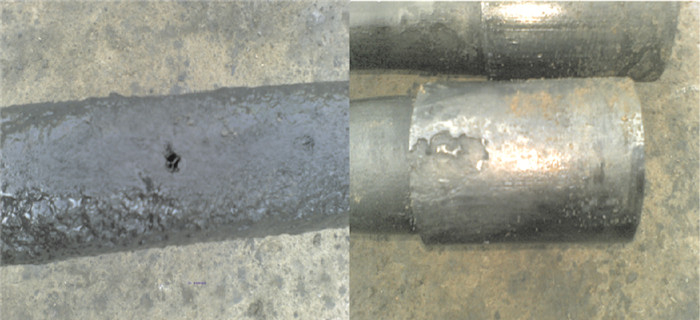

雷3井位于雷音铺构造罗家山高点核部,1980年1月完钻,生产至1986年5月产气量仅有0.5×104 m3/d。此后间歇生产,目前已枯竭。2010年10月8日~10月22日对该井进行了修井作业,取出油管情况如图 1, 材质C90S。目前,该井作为气田水回注井使用。

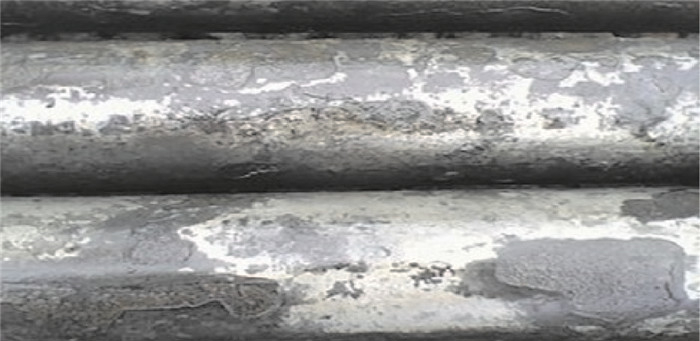

雷13井位于达县油茶场,于1986年4月建成投产。雷13井最近一次修井作业于2010年7月5日~9月22日进行,取出油管情况如图 2,材质DST90SS。修井后开井自喷复产,目前该井是气水同产井,气产量2.8×104 m3/d,天然气中H2S含量0.34%, CO2含量0.48%, 水产量260 m3/d。
综合川东北气矿油管腐蚀程度的普遍规律,以及取出油管腐蚀现象的基本特征,可以看出川东北气矿雷13井及雷3井的油管腐蚀是比较典型的。本研究选择气田水回注井雷3井及气水同产井雷13井作为研究对象,对井下腐蚀情况进行研究。

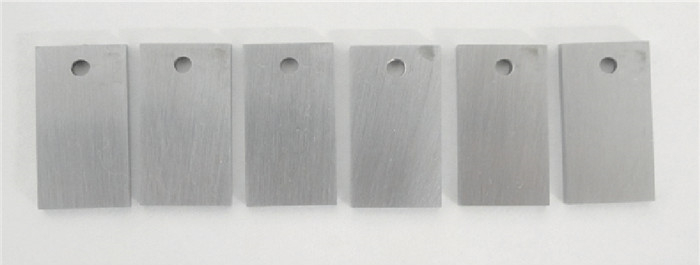

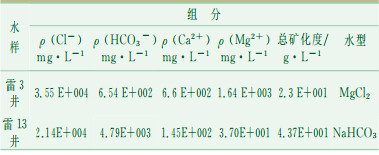

恒温槽、老化罐、分析天平、玻璃瓶、药勺、镊子;所用试剂除缓蚀剂由西南油气田公司天然气研究院提供,其余均为市售AR级;腐蚀液为现场取得,水质分析结果见表 2,分析方法及条件参照标准方法[6];腐蚀试件由现场取得油管制备(图 3),材质分别是碳钢C90S(雷3井)和碳钢DST90SS(雷13井),大小为30 ×15 × 3(L× W × H,mm)。
腐蚀评价及缓蚀剂评价参照标准实验方法[7-8]。
实验条件:
(1) 静态腐蚀评价实验:腐蚀液采用现场取得水样,分别通入H2S:1 500 mg/L±50 mg/L、CO2:350 mg/L±50 mg/L;试件由现场取得管材加工制备;实验周期72 h。
(2) 动态腐蚀评价实验:采用动态转轮腐蚀挂片;腐蚀液采用现场取得水样;分别通入H2S:1 500 mg/L±50 mg/L、CO2:350 mg/L±50 mg/L;试件由现场取得管材加工制备;实验周期72 h。
缓蚀剂的热稳定性评价方法:在试验温度125 ℃条件下,将缓蚀剂装入老化罐中静置,观察溶液的变化,根据外观判断缓蚀剂热稳定性能。
缓蚀剂与水样的配伍性能评价方法:分别将含有1 000 mg/L、2 000 mg/L CT2-4、CT2-17和CT2-15缓蚀剂的现场水样混合均匀后装入老化罐中,在80 ℃条件下静置,同时试验空白,观察溶液的变化,根据外观判断缓蚀剂与水样的配伍性能。
缓蚀剂乳化倾向评价方法:将含有一定质量浓度缓蚀剂的油水混合液上下振动,使其乳化,以乳化液的稳定程度来评价缓蚀剂的乳化倾向。若分层越快,出水越多,乳状液就越不稳定,缓蚀剂的乳化倾向就越小,反之,则为乳化倾向大的缓蚀剂。

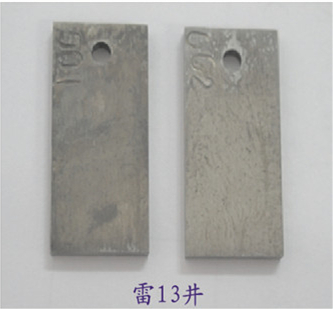

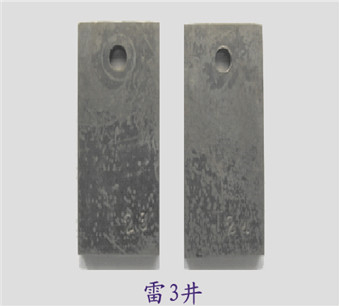

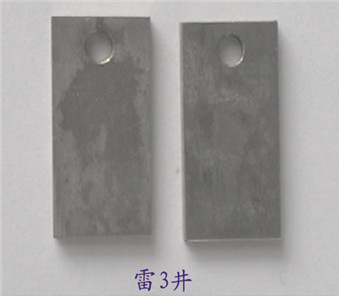

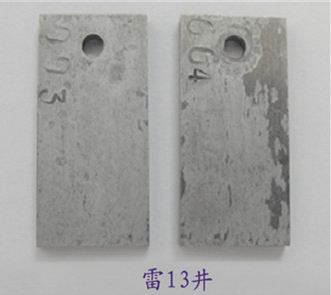

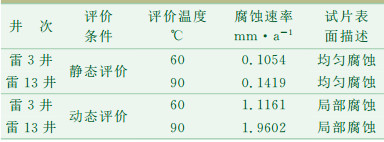

在室内模拟腐蚀条件分别进行了静态及动态腐蚀评价,结果见表 3,实验后试片见图 4~图 7。
由表 3、图 4~图 7可知,在不添加缓蚀剂的条件下,所有实验腐蚀速率均大于0.1 mm/a;特别在动态腐蚀评价实验中,试片不仅仅平均腐蚀速率较大,而且显示出了严重的局部腐蚀现象,这与动态环境下腐蚀产物不能均匀有效地附着于试片表面有关[9-11]。实验结果表明,在不采取防腐措施的条件下,雷3井和雷13井油管均不能满足现场腐蚀要求。
分别选择商品化的水溶性缓蚀剂CT2-4、CT2-17以及油溶性缓蚀剂CT2-15为样品进行了评价。
(1) 缓蚀剂热稳定性评价。对缓蚀剂CT2-4、CT2-17和CT2-15进行了热稳定性评价,结果见表 4。
实验结果表明,CT2-4、CT2-15、CT2-17在实验后都没有不溶物和沉淀出现,说明它们自身具有良好的热稳定性。
(2) 缓蚀剂与现场水配伍性评价。将缓蚀剂CT2-4、CT2-17、CT2-15分别与雷3井及雷13井现场水进行了配伍性评价,结果见表 5。
实验结果表明,CT2-15与现场水进行配伍实验后,没有不溶物或沉淀出现,说明CT2-15与现场水具有良好的配伍性能。
(3) 缓蚀剂乳化倾向评价。对CT2-15进行了乳化倾向评价实验,结果见表 6。从表 6可知,CT2-15与现场水不发生乳化作用。
上述实验结果表明,缓蚀剂CT2-4、CT2-15、CT2-17自身都具有良好的热稳定性,可以在具有一定温度的环境中使用。将它们分别与雷3井和雷13井现场水进行配伍实验后,CT2-15显示出最好的配伍性能,没有不溶物或者沉淀出现,并且CT2-15在乳化性评价实验中与现场水不发生乳化。因此,选择CT2-15作为目标缓蚀剂进行缓蚀性能评价。

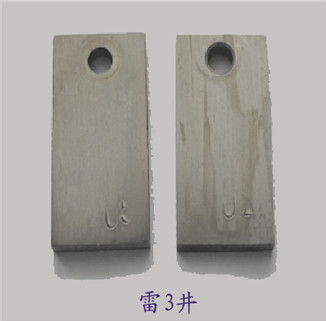

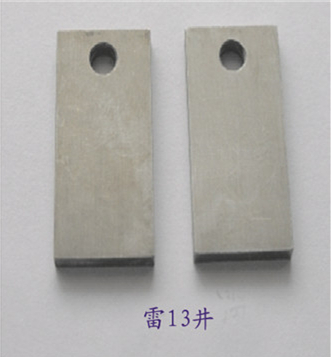

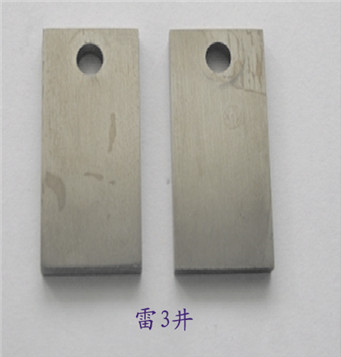

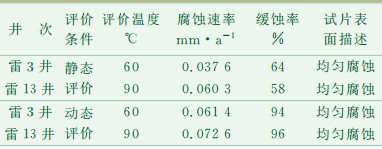

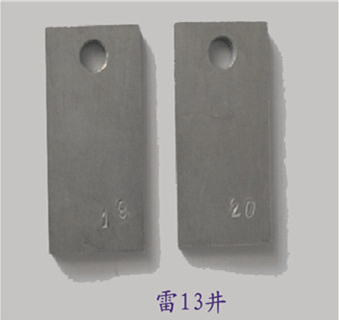

在室内模拟腐蚀条件分别进行了缓蚀剂静态及动态缓蚀性能评价,缓蚀剂为CT2-15,用量为1 000 mg/L。实验结果见表 7,实验后试片见图 8~图 11。
CT2-15是咪唑啉类的缓蚀剂[12],主要用于抑制在高含H2S-CO2-高矿化度腐蚀环境中金属的腐蚀。实验结果表明,当添加缓蚀剂CT2-15后,室内动态、静态腐蚀评价实验均显示出良好的防腐效果,腐蚀速率均远远小于0.1 mm/a,且无局部腐蚀。
(1) 如果不采取防腐措施,所选取的井位金属试样在模拟腐蚀实验中会发生严重腐蚀。特别是动态模拟腐蚀实验,空白腐蚀速率远大于0.1 mm/a,且出现明显局部腐蚀。
(2) 室内实验表明,缓蚀剂CT2-15可以有效地抑制腐蚀。无论动、静态腐蚀实验,添加CT2-15后均可以控制腐蚀速率低于0.1 mm/a,并且能有效防止局部腐蚀的发生。
(3) 理化性能评价实验表明,缓蚀剂CT2-15具有良好的耐热性能、与现场水配伍性优良且与现场水不发生乳化,这说明CT2-15能够适应现场工况使用条件。
(4) 该工作主要集中于室内研究,建议进行现场应用以验证其效果。
