石油与天然气化工  2015, Vol. 44 Issue (4): 65-68
页岩气藏“工厂化”作业压裂液技术研究——以CNH3井组“工厂化”作业为例
刘友权 1, 陈鹏飞 1, 吴文刚 1, 张倩 1, 张亚东 1, 谢冰 2, 龙顺敏 1
1. 中国石油西南油气田公司天然气研究院;
2. 重庆科技学院
收稿日期：2014-11-26
基金项目：国家重点基础研究发展计划(973计划)“南方海相典型区块页岩气开发理论与技术”(2013CB228006)
作者简介：刘友权(1973-)，男，2007年毕业于西南石油大学，硕士研究生，高级工程师。现任职于中国石油西南油气田公司天然气研究院，主要从事压裂酸化技术研究方面工作.
摘要：“工厂化”作业是页岩气藏效益开发的必然要求，针对“工厂化”作业的要求，形成了可满足“工厂化”作业的滑溜水配方。采用低相对分子质量、低黏乳液降阻剂，降阻率73%~78%，溶解时间小于30 s，满足高排量、连续混配要求；采用高效杀菌剂，对硫酸盐还原菌杀菌率达100%，有效地降低了细菌对储层和生产设备的伤害，返排液经简单沉降后可重复使用。CNH3井组“工厂化”作业现场试验表明，滑溜水降阻率76.2%~78.7%，返排率12.16%~14.30%，累计增加井口测试产量20.95×104 m3/d。
关键词：页岩    工厂化    滑溜水    井组    体积压裂
Technology research of the fracturing fluid for shale gas reservoir as "factory" fracturing: An example of the CNH3 well group "factory" fracturing
Liu Youquan1 , Chen Pengfei1 , Wu Wengang1 , Zhang Qian1 , Zhang Yadong1 , Xie bing2 , Long Shunmin1
1. Research Institute of Natural Gas Technology, PetroChina Southwest Oil & Gasfield Company, Chengdu 610213, China;
2. Chongqing University of Science and Technology, Chongqing 401331, China
Abstract: "Factory" fracturing is the necessary requirement of benefit development in shale gas reservoir, according to the "factory" fracturing requirement, forming a slick water formulation which could meet the request of "factory" fracturing: low molecular weight, low viscosity emulsion friction reducing agent, friction reducing rate is 73%-78%, the dissolution time is less than 30 s, it could meet the high displacement, continuous mixing requirement; and using efficient bactericide, bactericidal rate of sulphate reducing bacteria is 100%, it could effectively reduce the damage to reservoir and production equipment; flowback fluid can be used repeatedly after simple treatment. CNH3 well group field test showed that the friction reduction rate is from 76.2% to 78.7% of slick water; the flowback rate is from 12.16% to 14.30%, the cumulative test production reached 20.95× 104 m3/d.
Key Words: shale    factory    slick water    well group    volume fracturing

1 CNH3井组概况

CNH3井组水平段以石英矿物、黏土矿物及碳酸盐岩为主，岩石脆性指数较高，约55~70；黏土类矿物含量平均为37.2%。根据该区域邻井施工情况，结合“大液量、大排量、低砂比、段塞式滑溜水注入”体积压裂理念，宜采用低黏滑溜水体系进行体积压裂。

CNH3井组共有3口水平井，其施工段主要参数如表 1所示。

表 1    CNH3井组施工段主要参数 Table 1    Main parameters of the fracturing section in CNH3 well group

2 滑溜水配方设计及主要性能评价
2.1 滑溜水配方设计

CNH3井组压裂作业是页岩气藏第一次“工厂化”作业，设计滑溜水规模65 000 m3，施工规模大，排量高。要求滑溜水降阻性能好，满足高排量要求；添加剂溶解时间短，黏度低，易泵注，满足连续混配要求；返排液经简单沉降、处理后可重复利用，回收利用操作简单，满足页岩气藏低成本开发要求。

针对CNH3井组储层特征和压裂工艺，形成了可满足“工厂化”作业的滑溜水配方：①采用线性聚丙酰胺作为降阻剂，其黏均相对分子质量160万，黏度100~150 mPa·s，降阻率73%~78%，溶解时间小于30 s，满足高排量、连续混配要求；②采用高效杀菌剂，对硫酸盐还原菌杀菌率100%，有效降低细菌对储层和生产设备的伤害；③滑溜水具有较好的耐盐性能，可用于TDS为10万的水质中，返排液经简单沉降处理后，可重复使用；④滑溜水配方组成如下：0.05%~0.1%(w)降阻剂CT1-20D+0.1%~0.2%(w)助排剂CT5-13+0.01%~0.05%(w)杀菌剂CT10-4。

2.2 滑溜水性能评价
2.2.1 水质分析

现场水源水质对滑溜水配方、降阻性能有重要影响。因此，对CNH3井组附近水源水质进行了分析

从表 2可知，CNH3井组附近水源Ca2+、Mg2+及Cl-浓度较小，但水中含有硫酸盐还原菌(SRB)、腐生菌(TGB)，配方设计时要考虑去除细菌。

表 2    CNH3井组附近水源水质分析 Table 2    Water quality analysis of CNH3 well group

2.2.2 降阻剂黏度、溶解时间

降阻剂黏度、溶解时间直接影响滑溜水“工厂化”作业效果。降阻剂黏度大，流动性差，现场作业设备抽吸困难；降阻剂溶解时间过长，压裂作业降阻性能差。

用六速旋转黏度计对降阻剂表观黏度进行了测定(见图 1)，乳液降阻剂黏度100~150 mPa·s，流动性好。利用管路摩阻仪对降阻剂的溶解时间进行了评价(见图 2)。结果表明，降阻剂的溶解时间小于30 s，可以实现连续混配。

图 1     降阻剂流动状态 Figure 1     Flowability of friction reducer

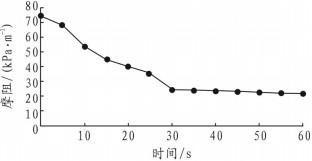

图 2     降阻剂溶解时间 Figure 2     Dissolving time of friction

2.2.3 滑溜水降阻性能

采用现场水源对滑溜水降阻性能进行了评价，如图 3所示。

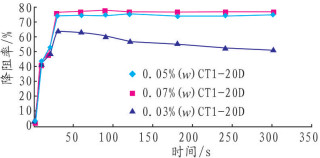

图 3     滑溜水降阻性能 Figure 3     Friction reducingperformance of slick water

从图 3可知，当降阻剂CT1-20D质量分数为0.03%时，滑溜水最高降阻率63.75%，且随着剪切时间的延长，降阻率缓慢降低，剪切5 min后，降阻率仅为51%；当质量分数分别为0.05%和0.07%时，降阻率分别为77.7%和77.9%，剪切5 min后，降阻率基本不变。可见，滑溜水降阻剂质量分数宜选择大于0.05%。

2.2.4 滑溜水杀菌性能

水源中含有硫酸盐还原菌等细菌，当滑溜水注入地层后，易生成H2S，H2S与储层中亚铁离子结合形成硫化亚铁沉淀，堵塞储层。同时，生成的H2S对生产管柱、设备也有影响。

从表 3可知，滑溜水对腐生菌、硫酸盐还原菌的杀菌率分别为100%、99.99%，杀菌效果较好。

表 3    滑溜水杀菌性能评价 Table 3    Bactericidal performance evaluation of slick water

2.2.5 滑溜水返排性能

滑溜水返排性能不仅能表征滑溜水注入地层后的返排能力，还能表征滑溜水与储层的配伍性能。采用现场水源、压裂井组岩心对滑溜水返排性能进行了评价。取CNH3井组岩心制成0.212~0.425 mm岩心粉末，将准备的岩心粉末与压裂支撑剂按质量比1:1混合均匀，在中压层析柱中装满已混合好的岩心粉末与压裂支撑剂混合物，然后用滑溜水饱和混合物，再开启氮气模拟现场返排驱替过程，记录排出的滑溜水质量，计算滑溜水返排率[1]。

图 4表明，随返排时间延长, 滑溜水返排率升高，返排率为54.51%，返排性能、与储层的配伍性能好。

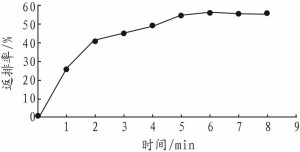

图 4     滑溜水返排性能 Figure 4     Flowback performance slick water

3 现场作业

根据井场布置，制定了滑溜水连续混配流程及返排液重复利用流程[2]，如图 5和图 6所示。

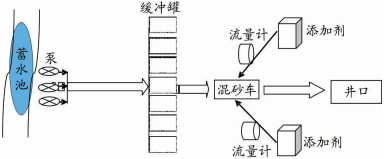

图 5     滑溜水连续混配流程 Figure 5     Continuous mixing process of slick water

图 6     滑溜水返排液重复利用流程 Figure 6     Flowback fluid recycle process of slick water

滑溜水连续混配实现了所有添加剂实时、高效、自动控制。利用混砂车比例泵自动抽吸所有添加剂，作业人员在仪表车上指挥、监控添加剂的比例。

页岩气井返排液重复利用核心在于现场易操作、处理成本低。根据井场实际情况，制定了返排液重复利用流程，返排液从井口返排出来进入污水池沉淀，除去机械杂质。抽取污水池上层清液通过过滤设备，过滤后存储于蓄水池。同时，取样分析水质，水质分析满足要求后进行重复利用[3-4]。利用该流程，在CNH3井组累计重复利用返排液1 300 m3。

在室内对处理后的返排液降阻性能进行了评价，如图 7所示。结果表明，处理后的返排液的降阻性能与新配制的滑溜水性能相当。现场作业压力监控也表明两者降阻性能一致，如图 8所示。

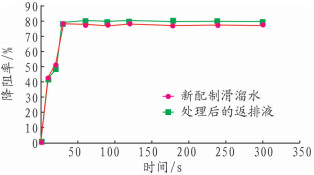

图 7     滑溜水返排液降阻性能评价 Figure 7     Friction reducing performance of slick water flowback fluid

图 8     现场施工曲线 Figure 8     Field application curve

4 作业后评价

压裂作业后，对压裂中使用的滑溜水的降阻性能进行了评价，见表 4。

表 4    压裂作业降阻性能 Table 4    Friction reducing performance of fracturing operation

从表 4可知，压裂作业中，CNH3-1施工排量9.5~10.2 m3/min，平均降阻率78.7%；CNH3-2施工排量9.3~11.5 m3/min，平均降阻率76.2%；CNH3-3施工排量10 m3/min，平均降阻率77.9%。

截至2014年5月27日，CNH3-1返排率为11.48%，测试产量7.68×104 m3/d；CNH3-2返排率为12.16%，测试产量7.772×104 m3/d；CNH3-3返排率为14.30%，测试产量5.55×104 m3/d。这说明，压裂改造后取得了较好的效果。

5 结论与建议

(1) 页岩气藏“工厂化”作业，滑溜水可连续混配、可重复利用，且现场易操作，成本低。根据“工厂化”作业对滑溜水的要求，研发的滑溜水性能如下：降阻率＞70%，降阻剂溶解时间＜30 s、流动性好，杀菌率100%，滑溜水返排率≥35%。

(2) CNH3井组“工厂化”压裂现场施工中，降阻率为76.2%~78.7%，平均返排率为12.16%~20.09%，累计增加井口测试产量20.95×104 m3/d。取得了较好效果，可以满足“工厂化”作业要求。

(3) 随着页岩气藏大规模开发，返排液重复利用率、重复利用次数增加，返排液矿化度也随之增大，建议进一步研究适用于高矿化度水质条件下的滑溜水体系，满足页岩气开发的需要。
