井筒油管的服役可靠性是油田安全开发中至关重要的环节,由于我国逐渐加大了含H2S/CO2酸性气田的开发力度,油管的服役环境越发恶劣,给井下安全生产带来不确定性[1]。近年来,对井下油管腐蚀的研究主要集中于单一CO2或H2S环境[2-11],而对同时含H2S/CO2环境的研究相对较少。项目组针对含H2S/CO2酸性气井的开采工况,采用高温高压腐蚀挂片,优选适用缓蚀剂,并结合现场气田水化学分析、多臂井径仪等井筒腐蚀监测手段,研究了井下缓蚀剂的应用效果,对含H2S/CO2酸性气井的井筒腐蚀控制具有一定参考价值。
试验气井是一口含H2S/CO2的酸性气井,天然气中H2S质量分数为2.15%,CO2质量分数为3.94%,气井基本情况见表 1,气田水化学组成见表 2。
酸性气井井下防腐采用低合金钢+缓蚀剂的方式进行。在投产前,参照JB/T 77901-2001《金属材料实验室均匀腐蚀全浸试验方法》、SY/T 5273-2014《油田采出水处理用缓蚀剂性能指标及评价方法》进行室内缓蚀剂筛选评价,重点考察模拟现场工况下,缓蚀剂的高温高压防腐性能。要求在现场工况中,缓蚀剂加入后,油管材质平均腐蚀速率控制在0.1 mm/a以下,且筛选的缓蚀剂与现场工况具有良好适应性。
现场缓蚀剂加注从气井投产后就开始进行。气井井下设置有化学剂注入阀,可采用高压注入泵从化学剂注入阀定量注入缓蚀剂,缓蚀剂加注量依据式(1)计算,加注频率为每天1次。
式中:V为加注量,L;Q为产气量,104 m3。
气井井筒腐蚀监测技术在国内外经近20年的发展,目前已建立了一系列监测方法,如失重挂片法、探针法、化学分析法、井径仪法等。每一种腐蚀监测方法都有其优缺点(见表 3),项目组从简单易行考虑,结合国内外气田腐蚀监测经验,采用井口缓蚀剂残余浓度分析以及多臂井径仪检测评估缓蚀剂的保护效果。

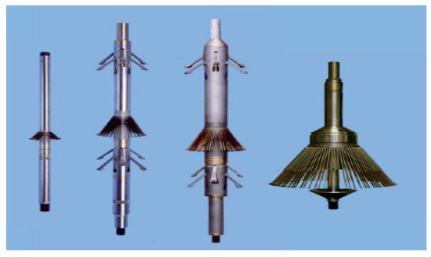

现场井径仪采用24臂MIT多臂井径仪(见图 1)进行,现场试验过程中,MIT多臂井径仪利用电缆或钢丝下入井中,工具到达井底后,触臂经电动张开,弹簧加载,硬而尖的触臂以较小的受力沿套管或油管内壁向上推,对井径仪测得的内径数据结合深度记录仪记录的速度、时间数据进行分析,就可以知道油管在不同深度处管柱内壁的腐蚀状况。
模拟现场工况下,两种抗H2S/CO2腐蚀缓蚀剂的防腐性能、乳化性能评价结果见表 4和表 5,60 min时的乳化实验现象见图 2。
从试验结果可以看出,两种抗H2S/CO2腐蚀缓蚀剂防腐效果相近,在模拟现场井下工况下,在较低质量浓度(100 mg/L)时就能控制井下油管平均腐蚀速率低于0.1 mm/a,缓蚀剂的防腐效果较好。但是,缓蚀剂B与现场模拟水具有一定的乳化作用,不适合在该环境下使用。

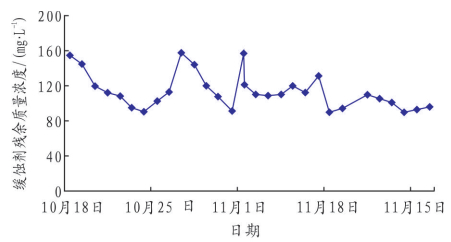

图 3是现场缓蚀剂残余浓度分析监测结果。井下加入缓蚀剂A后,井口气田水中缓蚀剂残余浓度在90~160 mg/L之间波动,而缓蚀剂A在较低浓度(100 mg/L)就能控制井下油管平均腐蚀速率低于0.1 mm/a。因此,监测到的缓蚀剂残余浓度能有效控制井筒油管材质的腐蚀。
井下油管多臂井径仪腐蚀检测结果见表 6。
从表 6可看出,该酸性气井油管腐蚀主要集中于油管顶部(50~650 m,60~80 ℃)和油管底部(1 900~2 300 m,105~120 ℃),这主要与油管材质腐蚀敏感温度有关;从腐蚀速率上看,在所测的247根油管中,3根油管检测的是井下特殊工具,数据不可信,228根油管腐蚀速率低于0.1 mm/a,16根油管腐蚀速率位于0.15~0.25 mm/a之间。整体来看,全油管平均腐蚀速率为0.04mm/a,腐蚀轻微(见表 7)。
(1) 实验结果表明,筛选的缓蚀剂能够有效地控制井下油管腐蚀;加入缓蚀剂后,全油管平均腐蚀速率为0.04 mm/a,远低于腐蚀控制指标0.1 mm/a。
(2) 在该试验井,井下油管腐蚀集中于井筒上部(50~650 m,60~80 ℃)和底部(1 900~2 300 m,105~120 ℃),这主要与井筒材质的腐蚀敏感温度有关。
