石油与天然气化工  2019, Vol. 48 Issue (4): 43-49
LNG冷能用于朗肯循环和CO2液化新工艺
刘梅梅 , 张引弟 , 薛鹏 , 邱伊婕
长江大学石油工程学院
摘要:针对CO2排放过量的问题,提出了两种利用液化天然气冷能进行朗肯循环发电和液化CO2的新工艺流程。流程1在常规朗肯循环的基础上增加了再热循环和回热循环;流程2在保证预冷和液化CO2所需冷能不变的情况下,在流程1的基础上集成了氮气液化系统,目的是降低蒸发器内冷热物流的品位差,提高蒸发器的火用效率。分析了烟气温度、循环工质压力和流量对流程比功和火用效率的影响。模拟计算得到,流程1、流程2的火用效率分别可达到49.70%和49.80%,对应比功分别为237.70 kJ/kg LNG和235.20 kJ/kg LNG,CO2的液化率为0.60 kg/kg LNG。结合具体实例进行计算,证明新流程具有良好的经济效益和环境效益。
关键词LNG冷能    液化CO2    朗肯循环    火用效率    敏感性分析
New processes for LNG cold energy utilized in Rankine cycle and CO2 liquefaction
Liu Meimei , Zhang Yindi , Xue Peng , Qiu Yijie
Petroleum Engineering College, Yangtze University, Wuhan, Hubei, China
Abstract: Based on the problems of excessive CO2 emission, two new processes that liquefied natural gas (LNG) cold energy is utilized for Rankine cycle power generation and CO2 liquefaction are proposed. Process 1 adds a reheat cycle and a regenerative cycle to the conventional Rankine cycle. Ensuring the cold energy required for pre-cooling and liquefying CO2 to maintain constant, the process 2 integrates the nitrogen liquefaction system based on the process 1 to reduce the grade difference of the hot and cold streams in the evaporator and improve the exergy efficiency of the evaporator. The effects of exhaust gas temperature, circulating refrigerant pressure and flow rate on process specific work and exergy efficiency were analyzed. The simulation results show that the exergy efficiency of process 1 and 2 is 49.70% and 49.80% respectively, the specific work is 237.70 kJ/kg LNG and 235.20 kJ/kg LNG, and the same liquefaction rate of CO2 is 0.60 kg/kg LNG. The calculation with a specific example proves that the new processes have good economic and environmental benefits.
Key words: LNG cold energy    CO2 liquefaction    Rankine cycle    exergy efficiency    sensitivity analysis

目前,国内各地纷纷加大“煤改气”力度,为了弥补管道气供应不足的问题,必将大量进口LNG[1],LNG工业得到迅速发展。LNG是由天然气深度脱水脱碳低温液化而成,在利用过程中需要再次气化。由于LNG与环境之间存在极大的温差,气化过程将会释放出大量的冷能,冷能利用已经成为人们研究的热点[2-3]。LNG冷能用于液化CO2和制取干冰是一种重要的利用方式。CO2用途非常广泛,可以将其注入到天然气水合物的储层中置换CH4[4],达到开采CH4和封存CO2的双重目的。利用LNG冷能液化CO2具有可观的经济效益和环境效益,人们为此进行了广泛深入的研究。

Chen[5]和Zhang[6]研究了以CO2为工质回收工业余热的朗肯循环,得到动力循环的输出功和㶲效率均较高。黄美斌[7]以燃气轮机排放的尾气为热源,构造了一套LNG冷能用于CO2跨临界朗肯循环和CO2液化回收的流程,分析了温差对换热器㶲效率的影响和最高温度、压力对循环特性的影响。熊永强[8]将LNG冷能集成应用于空气分离制氧和CO2近零排放动力循环的CO2捕集,动力循环㶲效率提高至55.9%。之后,熊永强[9]又在上述循环的基础之上耦合了一套以天然气为介质的朗肯循环,以更好地利用深冷LNG蕴含的冷㶲,整个动力循环的㶲效率达到了57.9%。Zhao[10]等研究了以LNG作为冷源、废气作为热源双级有机朗肯循环。基于㶲分析方法研究了LNG再气化压力和CO2捕获压力对系统性能的影响,并且对系统的㶲损失、㶲效率和净功输出进行了研究。

熊永强提出的耦合流程集成度高,工艺复杂,占地面积广,综合造价高,操作难度大,适用于大型的LNG接收站的冷能利用项目。朗肯循环工艺流程简单,综合造价较低,方便后期维护和稳定运行,特别适合中小型规模的LNG气化站的冷能利用过程[11],但是常规朗肯循环系统的㶲效率较低。黄美斌和Zhao对朗肯循环进行了改进,但是两人研究的CO2液化压力均低于三相点压力,CO2在降温液化过程中会发生凝华生成干冰堵塞管道,降低了实际应用价值。针对这些问题,本文采用CO2作为循环工质,提出了两种LNG冷能用于朗肯循环和CO2液化一体化工艺流程。流程1在常规朗肯循环的基础上增加了再热循环和回热循环;流程2在保证预冷和液化CO2所需冷能不变的情况下,在流程1基础上集成了氮气液化系统,目的是降低蒸发器内冷热物流的品位差,提高蒸发器的㶲效率。朗肯循环产生的电能用于站内供电,富余部分外输。液氮产品用于预冷站内设备或是外售,提高气化站收益。

1 LNG冷能用于朗肯循环与CO2液化工艺流程及㶲效率分析
1.1 LNG冷能用于朗肯循环与CO2液化工艺流程

图 1图 2中L1—NG表示LNG的气化过程,LNG经泵P-1加压至1040 kPa后依次经过换热器HEX-1、HEX-3、HEX-4、HEX-5完全气化,温度为15 ℃可直接外输。通过空冷器AC-100控制其出口物流(C4)温度来调节NG温度。C1—LCO2表示工业废气(废气为燃气轮机尾气,考虑为纯氧燃烧,废气中水蒸气和CO2的物质的量比为2:1)的液化过程,废气通过换热器E-1、E-2和空冷器换热后进入分离器V-1,再经HEX-5冷却至0 ℃(避免废气中水冷却结冰堵塞管道),然后进入分离器V-2,分离出CO2气体和水,CO2经过两级压缩至530 kPa后在换热器HEX-3中液化。图 2中N1—LN4表示氮气液化过程,由供氮系统生产的氮气经换热器HEX-2预冷后经压缩机K-1升压后进入换热器HEX-1液化。R1—R8表示工质CO2的朗肯循环发电过程,循环工质R1增压经回热器HEX-2预热后在蒸发器E-1内吸收热量完全气化,经过一级膨胀机T-1膨胀做功,再通过再热器E-2吸热经二级膨胀机T-2膨胀做功,最后经换热器HEX-2和HEX-1冷凝液化,完成一个循环。

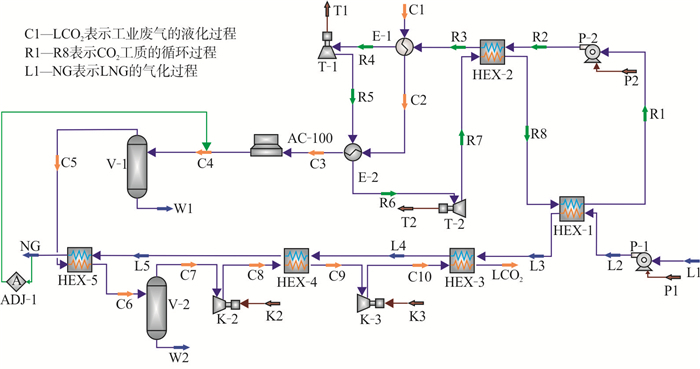

图 1     工艺流程1 Figure 1     Schematic flow of process 1

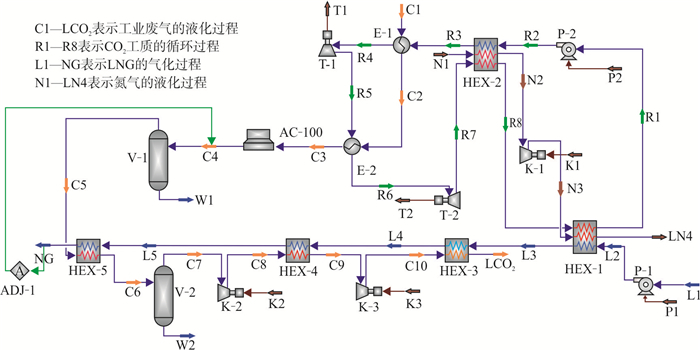

图 2     工艺流程2 Figure 2     Schematic flow of process 2

该系统将LNG冷能利用和分离CO2结合在一起,避免了单独分离CO2所带来的额外能耗。采用了空冷器对废气初步冷却,废气中的水部分液化后通过分离器分离出来,再进入换热器HEX-5,可以降低换热器的热负荷。将压缩机串联并采用级间冷却,降低了CO2的压缩能耗。在系统中添加了回热器HEX-2,降低了工质和废气之间的品位差,达到提升系统效率的作用。流程2在保证能够预冷和液化CO2的前提下,结合了氮气液化系统,以便更好地利用LNG高品位的深冷,提高系统的㶲效率。所得到的液氮产品可以用来预冷站内设备或是外售,增加气化站利润。

1.2 工艺系统能量及㶲效率分析

系统净功定义为:

$ {W_{{\rm{net}}}} = {W_{{\rm{T1}}}} + {W_{{\rm{T2}}}} - {W_{{\rm{K1}}}} - {W_{{\rm{K2}}}} - {W_{{\rm{K3}}}} - {W_{{\rm{P1}}}} - {W_{{\rm{P2}}}} $ (1)

单位LNG所输出的净功及系统比功定义为:

$ \begin{array}{l} w = {W_{{\rm{net}}}}/{m_{{\rm{LNG}}}}\\ \end{array} $ (2)

产品CO2的液化率,即单位质量的LNG液化CO2的质量:

$ {Y_{\rm{C}}} = {m_{\rm{C}}}/{\mathit{m}_{{\rm{LNG}}}} $ (3)

对于换热器的㶲效率表示为:

$ E{X_{{\rm{hot}}}} = {q_{{\rm{m, hot}}}}(e{x_{{\rm{hot, in}}}} - e{x_{{\rm{hot, out}}}}) $ (4)
$ E{X_{{\rm{cold}}}} = {q_{{\rm{m, cold}}}}(e{x_{{\rm{cold, in}}}} - e{x_{{\rm{cold, out}}}}) $ (5)
$ ex = h - {h_0} - {T_0}(s - {s_0}) $ (6)
$ {\eta _{{\rm{ex}}}} = \frac{{E{X_{{\rm{cold}}}}}}{{E{X_{{\rm{hot}}}}}}或{\eta _{{\rm{ex}}}} = \frac{{E{X_{{\rm{hot}}}}}}{{E{X_{{\rm{cold}}}}}} $ (7)

对于泵的㶲效率表示为:

$ {\eta _{{\rm{ex}}}} = \frac{{E{X_{{\rm{out}}}} - E{X_{{\rm{in}}}}}}{{{W_{\rm{P}}}}} $ (8)

对于压缩机的㶲效率表示为:

$ {\eta _{{\rm{ex}}}} = \frac{{E{X_{{\rm{out}}}} - E{X_{{\rm{in}}}}}}{{{W_{\rm{K}}}}} $ (9)

对于膨胀机的㶲效率表示为:

$ {\eta _{{\rm{ex}}}} = \frac{{{W_{\rm{T}}}}}{{E{X_{{\rm{in}}}} - E{X_{{\rm{out}}}}}} $ (10)

对于系统的㶲效率表示为:

$ {\eta _{{\rm{ex}}}} = \frac{{\sum {E{X_{{\rm{out}}}}} }}{{\sum {E{X_{{\rm{in}}}}} }} $ (11)

式中:T0为标况下温度,293.15 K;hh0分别为物流和标况下物流的焓,kJ/kg;ss0分别为物流和标况下物流的熵,kJ/(kg · K);qm为物流的质量流量,kg/h;EXinEXout为进出设备的㶲流,kJ/h;WP为泵的输入功,kJ/h;WK为压缩机的输入功,kJ/h;WT为膨胀机的输出功,kJ/h;ηex为㶲效率,%。

㶲计算的参考状态设定为T0 = 293.15 K和p0 = 101.325 kPa。对工况进行㶲分析,有效能输入包括LNG冷㶲、废气所含㶲、氮气所含㶲及泵和压缩机所输入的电能。有效能输出包括外输天然气所含㶲、液态CO2和液氮所含㶲、朗肯循环系统的膨胀功。系统中各设备的㶲损失如图 3图 4所示。由于传热过程中的温差,换热器内的主要㶲损失占流程㶲损失绝大部分(流程1为68.17%,流程2为67.88%)。泵、压缩机和膨胀机中存在的㶲损失(流程1为5.33%,流程2为5.36%)是由于过程的不可逆性。分离器㶲损失占比分别为0.40%和0.33%,这是因为分离出的水带走的部分有效能没有被利用。空冷器㶲损失占比分别为26.12%和26.42%,废气在空冷器换热时被空气带走的热量没有被利用,造成了大量㶲损失。在冬季可以换用管式换热器与水进行换热对站内进行供暖,由此降低流程的㶲损失。

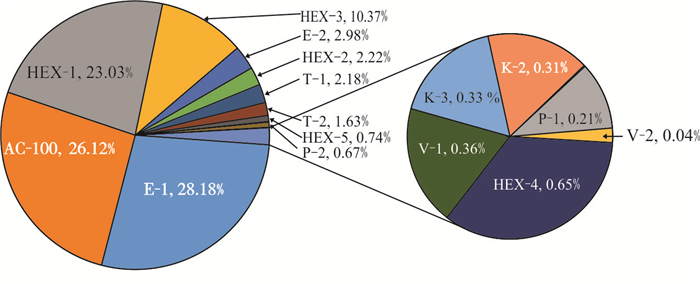

图 3     工艺流程1中各设备的㶲损失 Figure 3     Exergy loss percentage of devices in the process 1

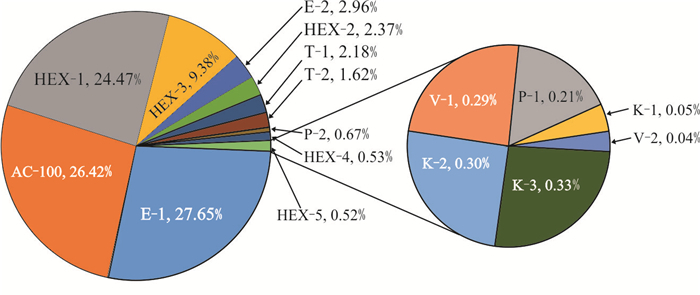

图 4     工艺流程2中各设备的㶲损失 Figure 4     Exergy loss percentage of devices in the process 2

2 系统流程模拟及敏感性分析
2.1 系统流程模拟及性能分析

本文采用Aspen HYSYS软件进行模拟,状态方程选用PR方程。LNG组成的摩尔分数分别为CH4 90.38%、C2H6 5.37%、C3H6 4.04%和N2 0.21%。供氮系统提供气态氮气组成的摩尔分数为N2 99.5%、O2 0.5% [12]。换热设备的压降为10 kPa,换热条件下最小换热温差大于3 ℃,对数平均温差大于10 ℃。膨胀机和压缩机等熵效率为90%,泵的等熵效率为80%[7]。工业废气采用燃气轮机尾气,假设燃气轮机为纯氧燃烧,其中水蒸气和CO2的物质的量比为2:1。为了避免CO2凝华生成干冰,液化压力保持在三相点压力(517.8 kPa)以上,温度选择在-56.6 ℃以上[13]。工艺流程参数和性能参数见表 1表 2表 3

表 1    工艺流程1关键参数 Table 1    Key parameters of process 1

表 2    工艺流程2关键参数 Table 2    Key parameters of process 2

表 3    性能参数 Table 3    Performance parameters

表 4    现有技术方案的工艺及性能参数 Table 4    Process and performance parameters of existing technical schemes

表 4给出了本文流程及其他技术方案工艺和性能参数。与黄美斌提出的流程相比,本文流程比功低,CO2液化率和㶲效率高。这主要是因为,黄美斌选取CO2常压液化,无需压缩机增压,节省了能耗,但是忽略CO2常压液化会凝华生成干冰堵塞管道的事实,本文CO2增压消耗了大量功耗,导致比功降低;另一方面是本文的CO2液化率较高,LNG释放的冷能用于发电的比重减少,进而造成比功较低。

2.2 系统敏感性分析

假设气化站废气的组成性质不变,则废气温度、循环工质压力和流量是影响朗肯循环性能的重要因素。以下考察这些因素对系统比功W、㶲效率ηex的影响。

2.2.1 废气温度和循环工质压力对系统性能的影响

图 5图 6可知,流程1和流程2比功和㶲效率具有相同的变化趋势:随着循环工质压力和废气温度的增加而增加。随着膨胀机进口气体温度和压力的增大,膨胀功增加,比功相应增加;二次膨胀后的气态工质温度也随之升高,液态工质在换热器HEX-2中吸收更多热量,与废气之间品位差减小,蒸发器E-1的换热性能增强,㶲效率增大。因为流程2中氮气增压液化耗费了部分电能,导致比功降低。液态循环工质在换热器HEX-2中吸收回热后又吸收了氮气预冷所释放的热量,循环工质的温度进一步升高,与废气之间品位差进一步减小,蒸发器E-1的换热性能增强,㶲效率增大。随着废气温度的升高,流程2㶲效率相较于流程1增加的幅度变大。由图 7可以看出,流程2相较于流程1㶲效率增大的程度与氮气的质量流量有关,随氮气质量流量的增大而增大。氮气的质量流量为400 kg/h时,㶲效率为49.96%。

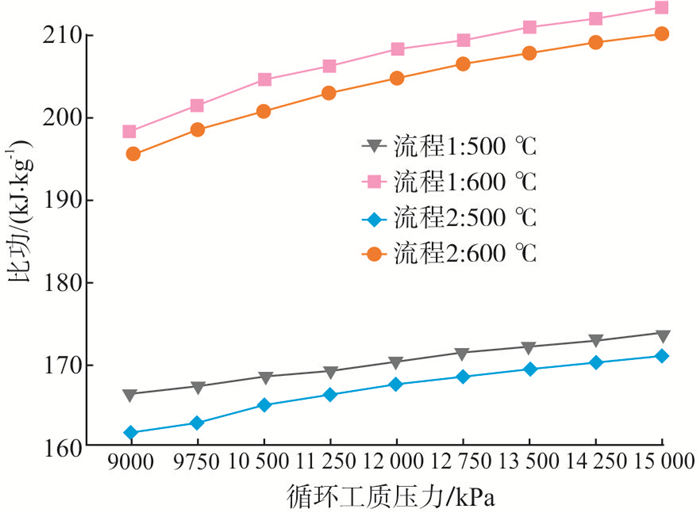

图 5     废气温度和循环工质压力对工艺流程比功的影响 Figure 5     Effect of exhaust gas temperature and circulating refrigerant pressure on process specific work

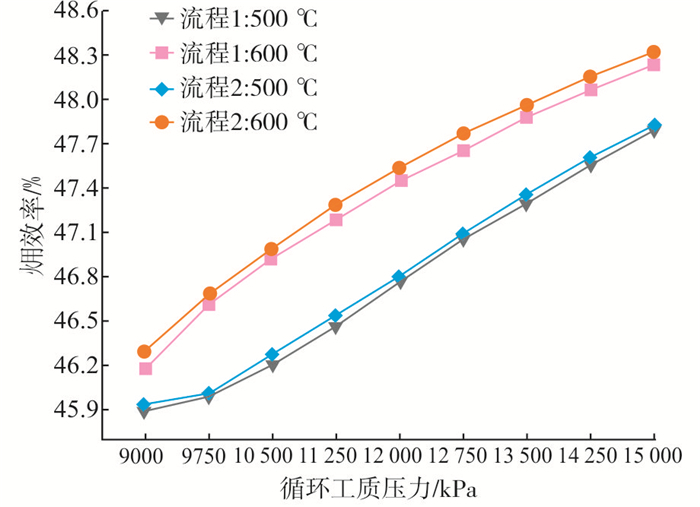

图 6     废气温度和循环工质压力对工艺流程灯㶲效率的影响 Figure 6     Effect of exhaust gas temperature and circulating refrigerant pressure on process exergy efficiency

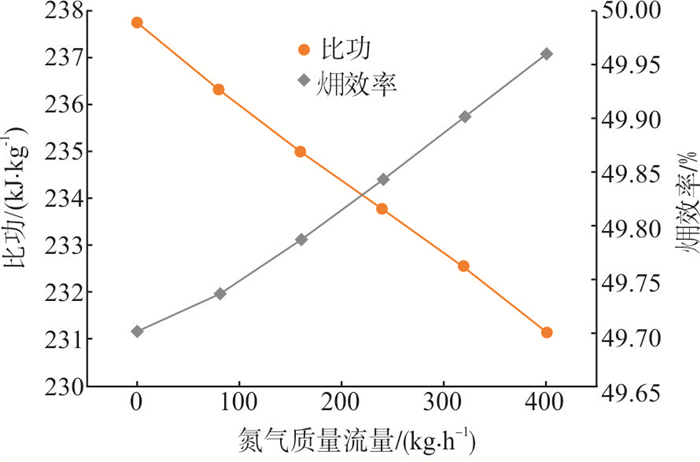

图 7     氮气质量流量对工艺流程2比功和㶲效率的影响 Figure 7     Effect of nitrogen mass flow rate on specific work and exergy efficiency of process 2

2.2.2 循环工质流量对系统性能的影响

图 8可知,循环工质流量与流程比功成正相关关系,随着循环工质流量的增加比功先是呈直线增加,直到流量达到3500 kg/h,比功的增速开始减缓。流程1和流程2的比功变化趋势相同,两者相差2.5 kJ/kg左右。由于废气流量不变,且废气在换热器HEX-5预冷后的温度相同(均为0 ℃),经分离器V-2分离出的富CO2气体质量流量相同,因此CO2的液化率不变,为0.60 kg/kg LNG。流程㶲效率随工质流量的增加先升高后降低。工质流量在与废气流量(3500 kg/h)相等时,流程1和流程2的㶲效率达到最大值,分别为49.70%和49.80%。这表明盲目增加循环工质流量并不能改善流程性能。随着工质流量的增加,流程2与流程1㶲效率差距越来越大,说明工质流量较大时,流程2性能更优。

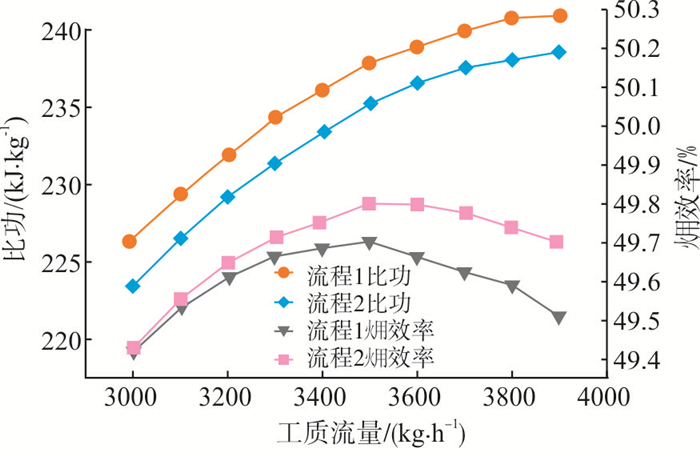

图 8     工质流量对工艺流程比功和㶲效率的影响 Figure 8     Effect of circulating refrigerant flow on system specific work and exergy efficiency

3 实例应用

某中型LNG气化站气源来自中原油田濮阳LNG液化厂,向周边陶瓷厂供应生产用气,日供气能力为12×104 m3。周边陶瓷厂内热风炉废气以CO2和水蒸气为主[14],以废气为热源与气化站LNG冷能进行集成利用,年运行时间按8000 h计算。模拟计算得:流程1每年可外输供电203×104 kW·h,可得到液化CO2 1.85×104 t/a;流程2每年可外输供电201×104 kW·h,可得到液化CO2 1.85×104 t/a,液氮1280 t/a。电价按0.5元/ (kW·h),液态CO2按100元/t,液氮按500元/t进行计算,则流程1和流程2年度节能减排效益分别为286.50万元和349.50万元,经济效益良好。

4 结论

(1) 提出了两种LNG冷能用于朗肯循环发电和CO2液化回收流程,对流程进行模拟和性能分析,得到流程1和流程2 㶲效率最高分别可达到49.70%和49.80%,对应的比功为237.70 kJ/kg LNG和235.20 kJ/kg LNG,CO2的液化率为0.60 kg/kg LNG;对㶲损失进行分析,换热器㶲损失分别为68.17%和67.88%。

(2) 基于㶲分析方法,研究了废气最高温度、工质压力和流量对流程比功和㶲效率的影响。研究表明:比功和㶲效率随着废气温度和循环压力的增加而增加,流程1比功高于流程2,㶲效率低于流程2;循环工质流量与比功呈正相关关系,㶲效率随工质流量的增加先升高后降低,最优工质流量为3500 kg/h。

(3) 对某气化站进行了模拟研究,得到流程1和流程2年度节能减排效益分别为286.50万元和349. 50万元,经济效益良好。
