英雄岭坳陷为柴达木盆地新生界油气资源最丰富的凹陷,烃源岩生烃指标好,厚度大,烃源岩最厚可达4 000 m[1],其周缘已发现尕斯、花土沟、油砂山、英东等碎屑岩油藏。近年来,针对湖相碳酸盐岩相继发现了英西、英中、干柴沟碳酸盐岩油藏,勘探潜力巨大[2]。干柴沟地区位于英雄岭构造带西北部,下干柴沟组上段(E32)地层自上而下分为6个油组,Ⅵ~Ⅲ油组发育湖相页岩,Ⅱ油组发育块状碳酸盐岩,白云石化程度高,晶间孔发育,但孔径小,渗流能力差,为致密低渗储层,Ⅱ-5小层开始向上沉积了多套盐层,盐层单层厚度可达4 m,累积厚度30~40 m,平面上分布稳定,为研究区油气聚集成藏提供了优越的封盖条件。碳酸盐岩储层中酸性气体(H2S、CO2)含量较高,储层黏土矿物长期存在于酸性环境下,接触的工作液pH值一般都高,这些因素都会对储层带来一定的损害。因此,对碳酸盐岩储层损害机理及保护措施的研究尤为重要。一般认为,水锁、外来固相颗粒堵塞、滤液侵入、应力敏感和裂缝滞后损害等因素是碳酸盐岩储层损害的主要原因,罗向荣等[3]研究了应力对碳酸盐岩储层渗透率的影响,路岩[4]研究了阿姆河盆地碳酸盐岩储层五敏伤害及储层保护措施。
针对干柴沟下干柴沟组上段(E32)Ⅱ油组致密碳酸盐岩,开展了储层特征分析及储层伤害室内实验分析,评价储层伤害程度及伤害机理,为研究区钻井、压裂、试油等施工作业提供参考。

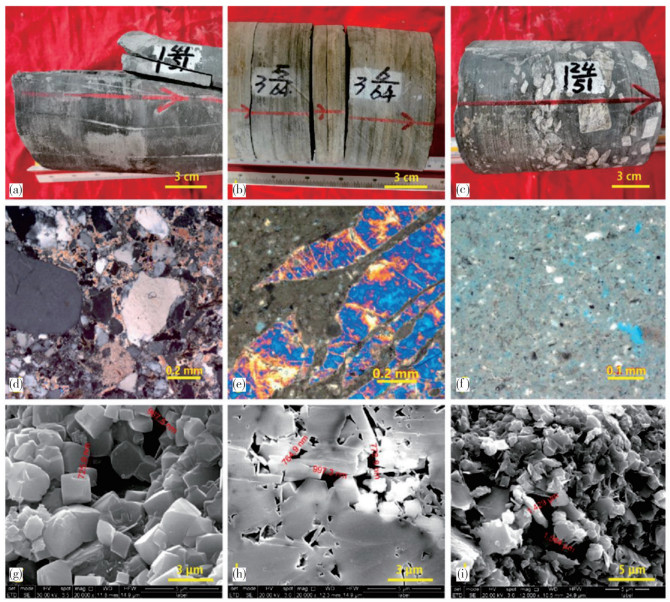

根据ECS岩性扫描资料统计,干柴沟地区E32Ⅱ油组灰云岩占13.4%(w),泥质灰云岩占45.5%(w),砂岩占11.0%(w),泥岩占20.3%(w),盐岩占9.8%(w),砂岩颗粒分选差、杂基含量高,胶结程度高,物性差,在该区为非有效储层。因此,储层岩性为灰云岩、泥质灰云岩。灰云岩、泥质灰云岩主要由白云石、方解石组成,混杂少量陆源粉砂、黏土矿物、膏盐类矿物(硬石膏、钙芒硝、氯化钠)、黄铁矿等(见表 1); 黏土矿物类型以伊利石(57.1%,w)+伊蒙混层(32.9%,w)组合为主,少量绿泥石(10.0%,w); 灰云岩、泥质灰云岩为泥晶结构,碳酸盐晶体粒径2~4 μm(见图 1(g)),粉砂及黏土矿物与碳酸盐矿物混杂分布,膏岩类矿物呈斑晶状分布,晶体粒径2~20 mm(见图 1(c)),黄铁矿发育,呈霉球状,部分聚集呈集块状。
以碳酸盐矿物为主的储层利于酸化,同时碳酸盐矿物为脆性矿物,利于体积压裂,因此,碳酸盐岩储层利于开展压裂酸化作业[5]。同时,这种混积特征明显的碳酸盐岩储层,在酸化过程容易释放黏土、长英质微粒,产生微粒运移,堵塞喉道、微裂缝,引起储层伤害。

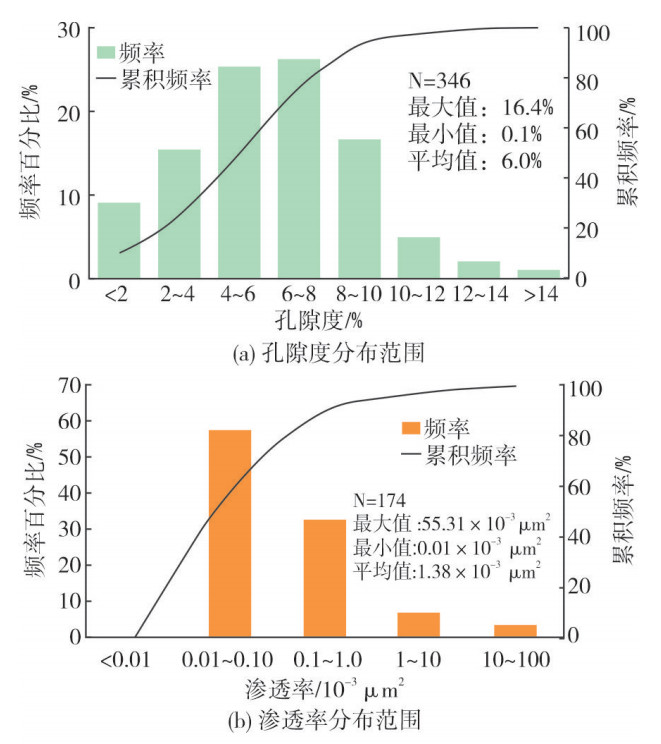

根据岩心实测孔渗数据统计(见图 2),岩心孔隙度分布范围为0.1%~16.4%,平均值为6.0%,以大于6.0%为有效储层,剔除孔隙度小于6.0%的样品,平均值为8.3%;岩心渗透率分布为(0.01~55.31)×10-3 μm2,平均为1.38×10-3 μm2,为低孔特低渗储层。
研究区储层岩性为灰云岩、泥质灰云岩,泥晶结构,储层储集空间以白云石晶间孔为主,占比约85%,晶间孔孔径0.5~2.0 μm,弥散状分布,具有孔径小,数量多的特点(见图 1(h)),为研究区储层普遍含油提供了良好的储集条件; 研究区处于生烃凹陷内,源储一体,晶间孔普遍受有机酸溶蚀作用改造,但没有改变晶间孔孔径小,数量多的基本特征,局部溶蚀作用强,可形成溶蚀孔隙,孔径5~20 μm,溶蚀孔约占15%(见图 1(f)); 研究区发育两类裂缝,一是高角度构造裂缝,块状灰云岩受构造应力影响多见高角度构造裂缝(见图 1(a)),另一类为层理缝,纹层状泥质灰云岩,发育层理缝(见图 1(b)),裂缝的发育极大地提高了以晶间孔为主的致密储层的渗流能力[6, 10]。
研究区储层储集空间以晶间孔为主,孔径小,喉道窄,排驱压力较高,灰云岩排驱压力平均值为1.9 MPa,喉道半径平均值为0.14 μm; 泥质灰云岩排驱压力平均值为7.0 MPa,喉道半径平均值为0.07 μm。
总之,研究区储层为微孔微细喉道储层,预防储层伤害尤为重要,特别是酸化压裂导致的微粒运移,堵塞喉道、微裂缝等引起速敏伤害[5]。
黏土矿物是储层伤害的主要因素之一,不同的黏土矿物引起地层伤害的类型和程度均不同[7]。根据X衍射分析表明,干柴沟E32Ⅱ油组储层黏土矿物总量为13.5%(w),黏土矿物主要为伊蒙混层和伊利石,少量绿泥石,见表 2(S代表蒙脱石,I/S代表伊/蒙混层,I代表伊利石,K代表高岭石,C代表绿泥石)。
研究区黏土矿物主要为速敏矿物和水敏矿物,储层潜在有速敏伤害; 研究区为碳酸盐岩储层,混杂陆源粉砂,石英、长石微粒对储层也潜在有速敏伤害。
储层敏感性是储层物理性质的一部分,是储层与流体相互作用的表现形式,包括速敏性、水敏性、酸敏性、碱敏性、盐敏性等[7, 11]。通过岩心敏感性评价实验,评价研究区储层敏感性类型及程度,为钻井、储层改造、油气生产等施工作业过程中储层保护提供参考。实验按SY/T 5358-2010《储层敏感性流动实验评价方法》执行。

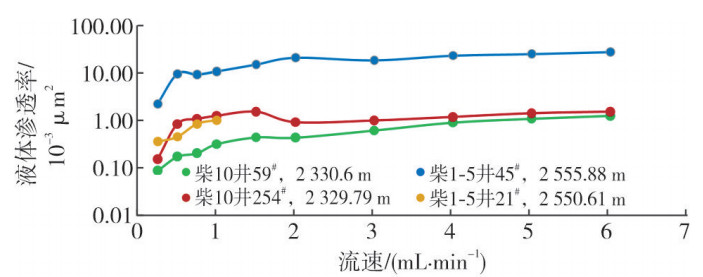

进行了4块岩心的速敏实验,随流速增加,岩石渗透率变化率大于20%时所对应的前一个点的流速即为临界流速。当流速由初始流速0.25 mL/min增加至0.50 mL/min时,岩石渗透率变化率平均值为227.7%,故判定临界流速为0.25 mL/min,速敏伤害率平均值为916%,具有强速敏性(见表 3和图 3)。
速敏矿伊蒙混层和伊利石、长英质微粒受地层运动流体的冲刷而脱落、运移,造成储层渗流通道的阻塞,是该区速敏性的主要原因。但干柴沟E32Ⅱ油组岩心样品在增加流速驱替后,渗透率有所增加,表现出了正向强速敏性。岩心在驱替后表面出现了溶蚀,根据岩石矿物分析结果,判断被溶蚀的矿物成分为钙芒硝。岩心的溶蚀在一定程度上增加了储集空间,改善了渗流通道,增强了渗流能力。因此,针对研究区具有强速敏的特点,在油气井生产及注水开发过程中,建议将地层流体的流速控制在临界流速。
进行了4块岩心的水敏伤害实验,地层水总矿化度为262 161 mg/L,平均伤害率为28.95%,具中等偏弱水敏性(见表 4)。研究区伊蒙混层较为发育,是致使该区水敏性的主要原因。因此,在注水开发过程中可加入一定量的防膨剂,防止黏土膨胀和运移造成渗流通道的阻塞对储层造成伤害。

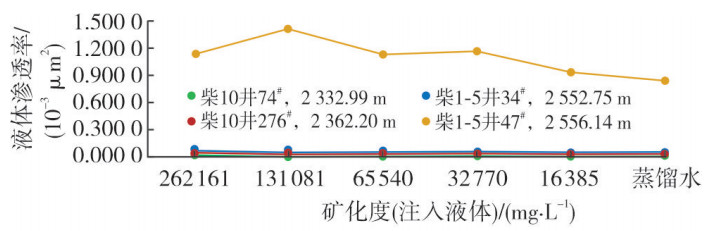

进行了4块岩心的盐敏伤害实验,地层水总矿化度为262 161 mg/L,平均伤害率为22.26%,临界矿化度为218 468 mg/L(见表 5和图 4),盐敏伤害程度较低,但临界盐度较高,作业施工过程中应控制进入地层流体的矿化度。
进行了4块岩心的酸敏伤害实验,地层水总矿化度为262 161 mg/L,用质量分数为15%的HCl酸化后,平均伤害率为-318.16%,中等偏弱-无酸敏性(见表 6)。干柴沟E32Ⅱ油组储层碳酸盐含量高,有利于油田酸化压裂改造。因此,研究区地层适合通过酸化措施实现增产增注。

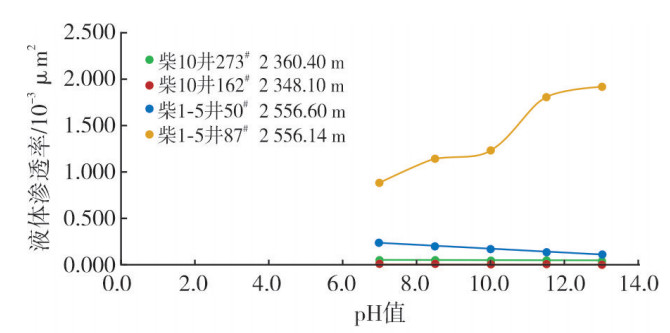

进行了4块岩心的碱敏伤害实验,地层水总矿化度为262 161 mg/L,平均伤害率为14.05%,临界pH值为11.5,整体表现为弱碱敏性(见表 7和图 5)。因此,在注水开发过程中,应严格控制注入水的pH值,从而减少流体对储层的伤害。
研究区储层为致密碳酸盐岩储层,在钻井液体系选择、压裂液配方、试油工作制度选择等方面应减少对储层的伤害[8, 11]。水锁伤害是钻井液对致密储层微裂缝的主要伤害[12]。研究区柴X井储层岩性为灰云岩,测井计算孔隙度为9.9%~14.0%,根据室内储层伤害评价结果,在钻井液中添加质量分数为0.5%的黏土膨胀抑制剂,钻井液矿化度控制在14 000~16 000 mg/L,减少储层水敏、盐敏伤害。在试油过程中,为了减少储层速敏伤害,根据多口井不同油嘴测试结果,最终确定以3 mm油嘴生产。油压、产量较为稳定,试采阶段,日产油31.1 t,产量较邻井提高了15.3%~29.6%。
(1) 研究区储层岩性为灰云岩、泥质灰云岩,主要由白云石、方解石组成,混杂少量陆源粉砂、黏土矿物、膏盐类矿物(硬石膏、钙芒硝、氯化钠)、黄铁矿等,碳酸盐岩为泥晶结构,碳酸盐晶体粒径2~4 μm; 岩石以块状结构为主,少量水平层理及纹层理。
(2) 研究区储层孔隙度分布范围为6.0%~16.4%,平均值为8.3%;岩心渗透率分布范围为(0.01~55.31)×10-3 μm2,平均为1.38×10-3 μm2,属低孔特低渗储层。
(3) 研究区储层储集空间以白云石结晶为主,孔径0.5~2.0 μm; 有机酸溶蚀作用普遍发育,局部溶蚀作用强,可形成溶蚀孔隙,溶蚀孔孔径5~20 μm; 块状结构岩石局部发育高角度裂缝,纹层状结构岩石发育层间缝。
(4) 研究区存在强速敏性,速敏伤害率平均值为916%;中等偏弱水敏性,平均伤害率为28.95%;弱碱敏性,无酸敏性。在生产作业过程中,应控制地层流体流速; 在钻井、压裂过程中须考虑水敏伤害,适当添加抑制剂; 建议采用酸化压裂措施增产增注。
