21世纪以来,页岩油气进入快速发展期,成为世界油气产量的重要组成部分,其中体积压裂技术是实现页岩油气开发的关键技术之一,利用其在地层中形成的大规模复杂缝网,增大油气渗流面积[1-3]。页岩油气藏的储集位置复杂、封闭性强、储层物性差、孔隙度小、渗透率低,这对压裂所使用的化学添加剂的性能提出了更高要求[4-8]。压裂过程中常采用多种聚合物来满足不同工段的施工需求,大大增加了场地、工序、设备及时间等多重成本[9]。
疏水缔合聚合物经疏水缔合作用后具有独特的性能,因而常被用于页岩油气的体积压裂开发[10-12]。为了提高现场施工效率,降低现场压裂施工成本,以丙烯酰胺(AM)、2-丙烯酰胺基-2-甲基丙磺酸(AMPS)和疏水单体十八烷基烯丙基二甲基氯化铵(DMAAC-18)为原料,采用自由基水溶液聚合的方法,合成了一种压裂用的多功能疏水缔合聚合物PAAD-18,该聚合物在较低含量下可以用作减阻剂使用,具有一定的减阻作用;在较高含量下,可以作为增稠剂。考查了各因素对PAAD-18性能的影响,并对其进行了结构表征和性能评价。
丙烯酰胺(AM)、NaOH、无水乙醇、NaCl、CaCl2,均为分析纯,成都科龙化工试剂厂;2-丙烯酰胺基-2-甲基丙磺酸(AMPS)、偶氮二异丁脒盐酸盐(V50),均为分析纯,上海麦克林生化科技有限公司;十八烷基烯丙基二甲基氯化铵(DMAAC-18),分析纯,张家港市汉巴杜化工有限公司。
WQF-520型傅里叶红外光谱仪,北京瑞利分析仪器有限公司;Bruker AVANCE Ⅲ HD 400型核磁共振波谱仪,瑞士Bruker公司;ZNN-D6B电动六速黏度计,青岛同春石油仪器有限公司;KYKY-EM6900型扫描电子显微镜,北京中科科仪股份有限公司;压裂液摩阻测试仪,中国石油西南油气田公司。

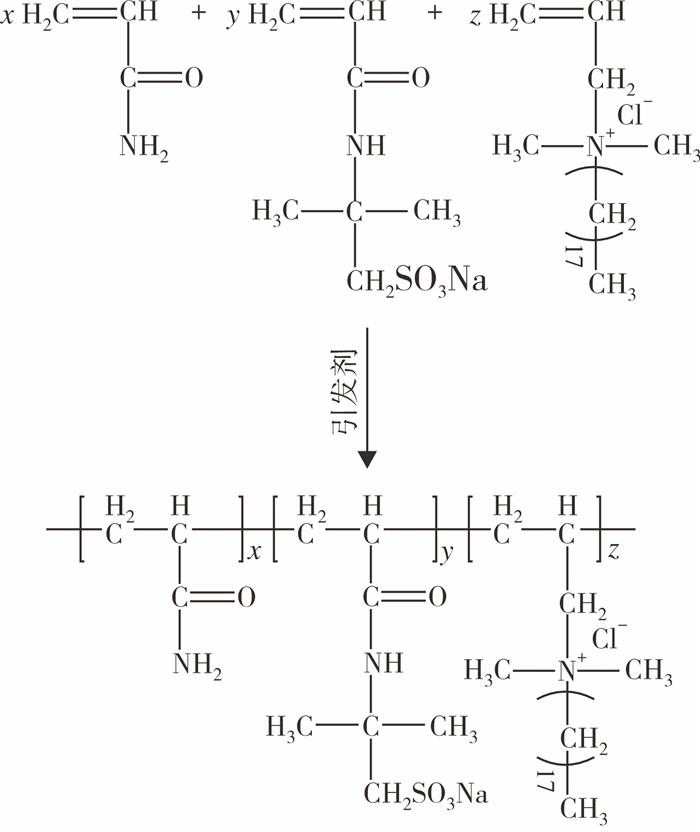

向烧杯中加入一定量的蒸馏水,按比例依次加入AMPS、AM和DMAAC-18,再加入适量的NaOH溶液调节pH值,持续通N2 20 min,加入引发剂V50,继续通N2 5 min后迅速密封。在一定温度下反应,得到凝胶状产物,待冷却到室温后,经过提纯、造粒、烘干、粉粹,得到粉末状的聚合物PAAD-18。其反应方程式如图 1所示。
(1) FT-IR表征:采用KBr压片法,使用WQF-520型傅里叶红外光谱仪测定试样的红外光谱。
(2) 1H NMR测试:溶解少量PAAD-18粉末于重水中,装入核磁管,使用Bruker AVANCE Ⅲ HD 400型核磁共振对其进行分析。
使用六速旋转黏度计测定PAAD-18溶液在不同条件下的表观黏度,转速为100 r/min,剪切速率为170 s-1。
分别配制质量分数为0.1%和0.5%的PAAD-18溶液,经过干燥喷金,用KYKY-EM6900型扫描电子显微镜观察样品的微观结构。
采用长度为4.3 m,内径为8 mm的管路进行聚合物减阻性能的测试,表征减阻剂在不同湍流状态下的减阻效率。
对聚合反应产生影响的因素有很多,结合大量实验以及参考文献[13-17],单体质量分数、引发剂用量及疏水单体的加量对聚合物溶液性能的影响更为突出。因此,重点讨论这3种因素对PAAD-18溶液表观黏度的影响。
以25 ℃下质量分数为0.5%的聚合物溶液在170 s-1剪切速率下的表观黏度作为评价指标,优选出该聚合物的最佳合成条件。

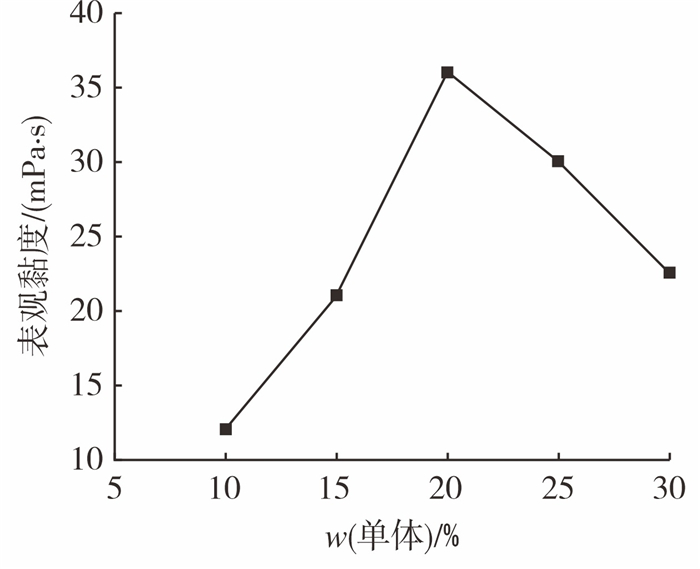

单体含量对PAAD-18溶液表观黏度的影响见图 2。
由图 2可知,随着单体含量的增加,聚合物溶液的表观黏度先增加后减小,在单体质量分数为20%时,聚合物溶液的表观黏度最大。当单体质量分数低于20%时,增加单体含量,单体和自由基的碰撞概率会增加,链增长速率随之增加,PAAD-18的分子量也会增大;当单体质量分数超过20%后,会产生自加速现象,反应体系的黏度急剧增加,散热困难,造成“笼蔽效应”,自由基失活,而且链转移和链终止增加,聚合物的分子量降低,溶液的表观黏度下降。因此,最佳的单体质量分数为20%。

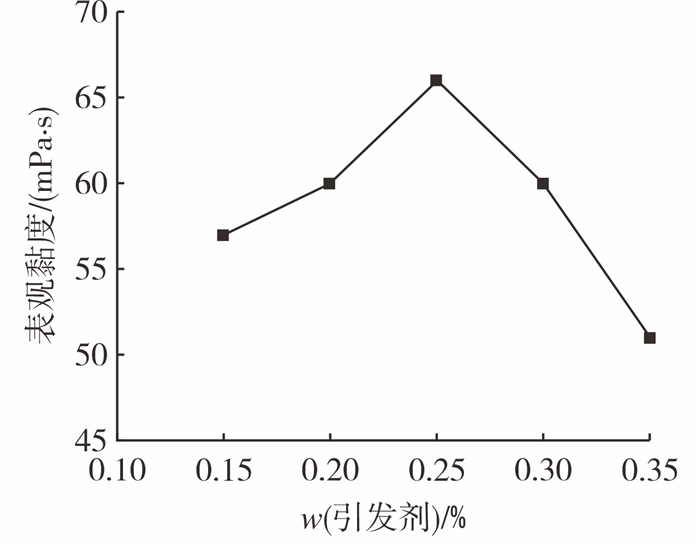

引发剂用量对PAAD-18溶液的表观黏度的影响见图 3。
由图 3可知,随着引发剂用量的增加,聚合物溶液的表观黏度先增加后下降。当引发剂用量为单体总质量的0.25%时,表观黏度最大;当引发剂用量过低时,体系中自由基的数量也很少,引发速率很慢甚至不能引发,继续增加引发剂的用量,自由基的数量也会增多,溶液的表观黏度明显增大;当用量超过一定的范围时,体系中自由基数量太多,反应速率快速提高甚至产生爆聚,使聚合物分子量下降。因此,最佳的引发剂质量分数为0.25%。

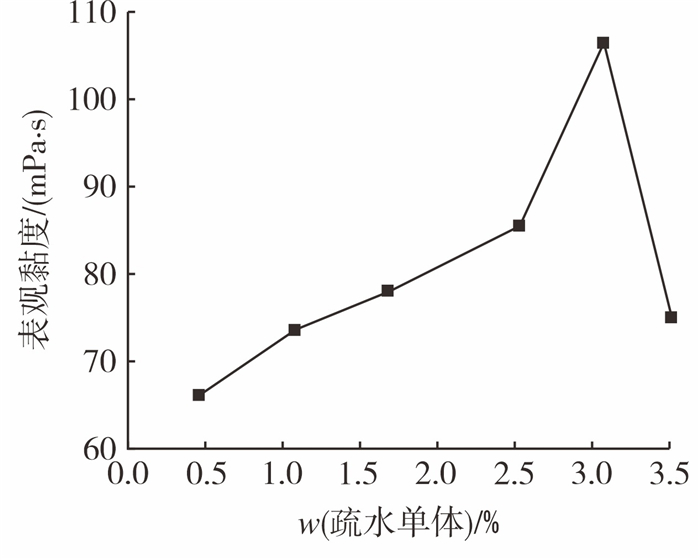

疏水单体用量对PAAD-18溶液表观黏度的影响见图 4。
由图 4可知,随着疏水单体DMAAC-18用量的不断增加,聚合物溶液的表观黏度先增加后减小。这是因为随着疏水单体的增加,分子间缔合的几率加大,溶液的表观黏度会增加;当疏水单体的用量过多时,疏水作用增强,聚合物溶解性变差,无法完全溶解于水中,导致溶液的表观黏度降低,继续增大疏水单体的用量,聚合物甚至会出现不溶的现象。当疏水单体的质量分数为3.0%时,聚合物溶液具有最大的表观黏度。
综上所述,结合前期研究经验及实验结果,聚合物PAAD-18的最佳聚合条件为:单体质量比为m(AM)∶m(AMPS)∶m(DMAAC-18)=22∶10∶1,反应温度为45 ℃,单体质量分数为20%,引发剂V50用量为单体总质量的0.25%,反应体系的pH值为7,反应时间为6 h。

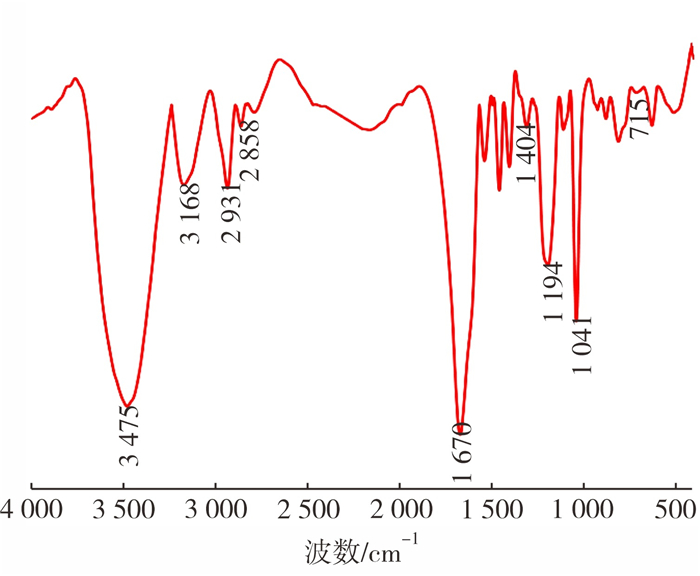

PAAD-18的红外光谱图如图 5所示。
图 5中,3 475 cm-1和3 168 cm-1处为酰胺基的N-H键伸缩振动吸收峰,2 931 cm-1处为-CH2-的反对称伸缩振动吸收峰,2 858 cm-1处为-CH2-的对称伸缩振动吸收峰,1 670 cm-1处为羰基C=O的伸缩振动吸收峰,1 404 cm-1处为酰胺基的C-N伸缩振动吸收峰,1 194 cm-1和1 041 cm-1处为-SO3H的特征吸收峰,715 cm-1处为长链烷基(CH2)n(n≥4)的面内摇摆振动吸收峰。而且在3 075~3 090 cm-1及1 670~1 620 cm-1范围内无吸收峰,说明产物中没有碳碳双键。综上可以看出,红外光谱表现出了AM、AMPS和DMAAC-18 3单体的特征吸收峰。

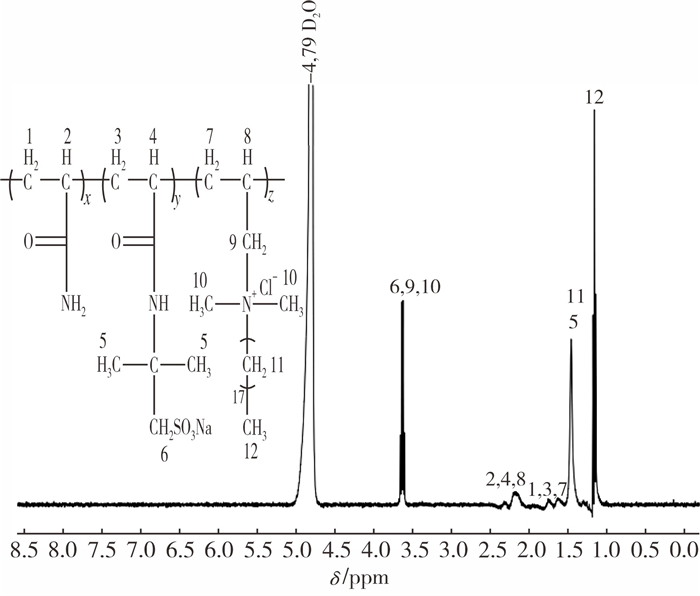

PAAD-18的核磁共振氢谱图如图 6所示。
1H NMR(400 MHz,D2O,ppm),δ 3.692~3.586 ppm归属于与N+相连的亚甲基及甲基中氢原子的位移(-CH2-、-CH3),δ 2.372~2.036 ppm归属于聚合物主链上次甲基氢原子的位移(-CH-CH2-),δ 1.758~1.514 ppm归属于聚合物主链上亚甲基氢原子的位移(-CH-CH2-),δ 1.460 ppm归属于AMPS侧链上甲基氢原子的位移(-CH3),δ 1.336~1.198 ppm归属于疏水单体长链烷基中氢原子的位移。FT-IR与1H NMR测试结果表明,实验成功合成了PAAD-18。

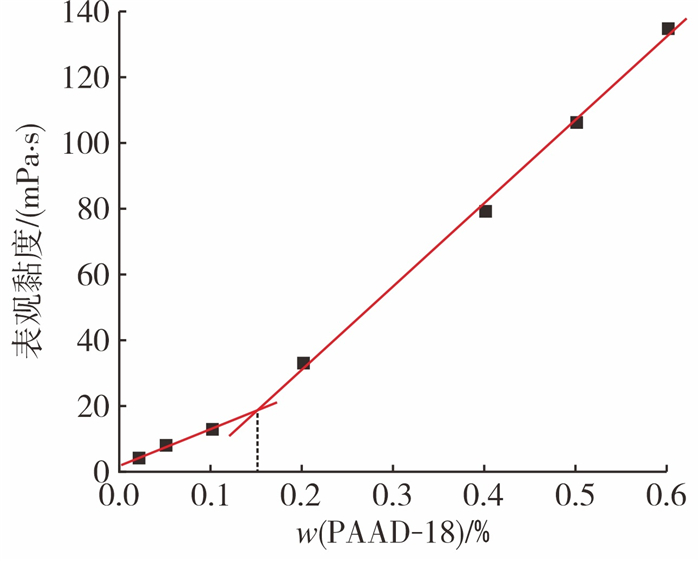

在25 ℃下,PAAD-18溶液的表观黏度随其含量的变化见图 7。
由图 7可知,PAAD-18溶液的临界缔合质量分数为0.15%。随着含量的增加,其表观黏度不断增大,在质量分数小于0.15%时,聚合物主要以分子内缔合为主,流体力学体积小,黏度上升缓慢;当溶液的质量分数大于0.15%时,PAAD-18溶液以分子间缔合为主,形成大量的网络结构,流体力学体积增加,表观黏度明显增加。

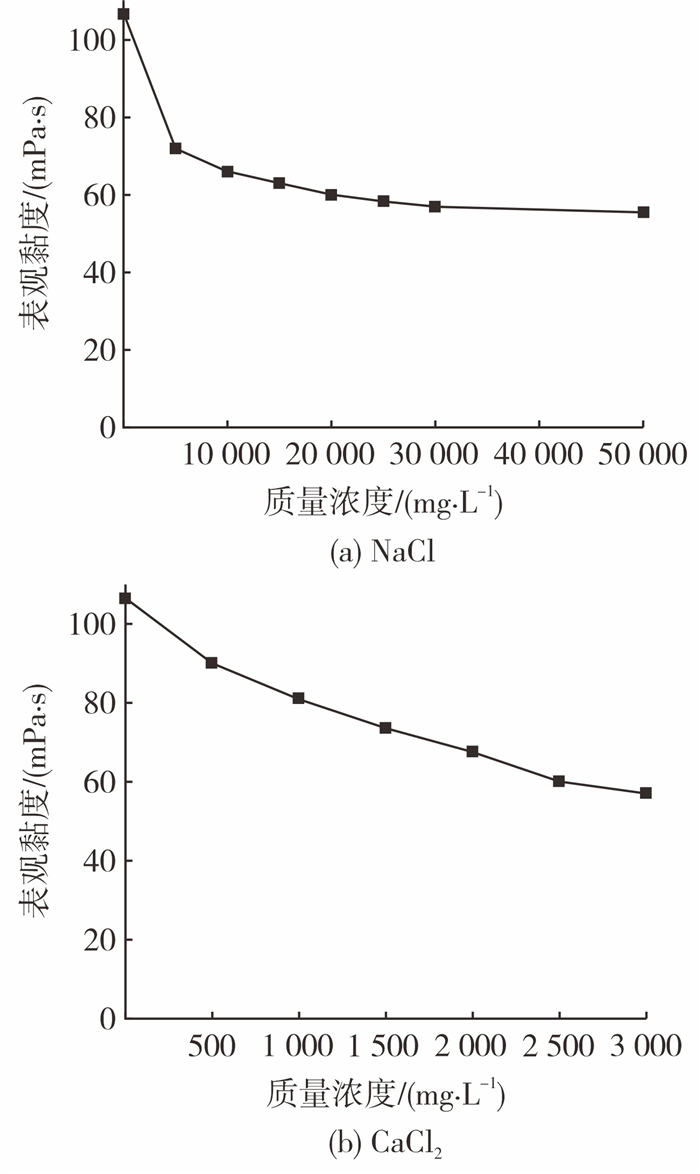

选用地层中含量较高的两类盐(NaCl和CaCl2)做抗盐测试。在25 ℃下、不同含量的盐水中测定质量分数为0.5%的PAAD-18溶液的表观黏度,结果见图 8。
由图 8可知,PAAD-18溶液的表观黏度随NaCl、CaCl2含量的增加而不断减少。这是因为,加入盐后,PAAD-18的离子基团会被屏蔽,从而减弱了离子间的静电斥力,分子链逐渐卷曲,流体力学体积减小,溶液的表观黏度减少。通过比较可以发现,二价离子对PAAD-18溶液表观黏度的影响大于一价离子,可能是由于CaCl2的离子强度大于NaCl,对溶液极性的影响更大造成的。当NaCl质量浓度为500 000 mg/L时,溶液的表观黏度为55.5 mPa·s,当CaCl2质量浓度为3 000 mg/L时,溶液的表观黏度为57 mPa·s,盐水中聚合物溶液的黏度保留率大于52.1%,说明PAAD-18具有良好的抗盐性。

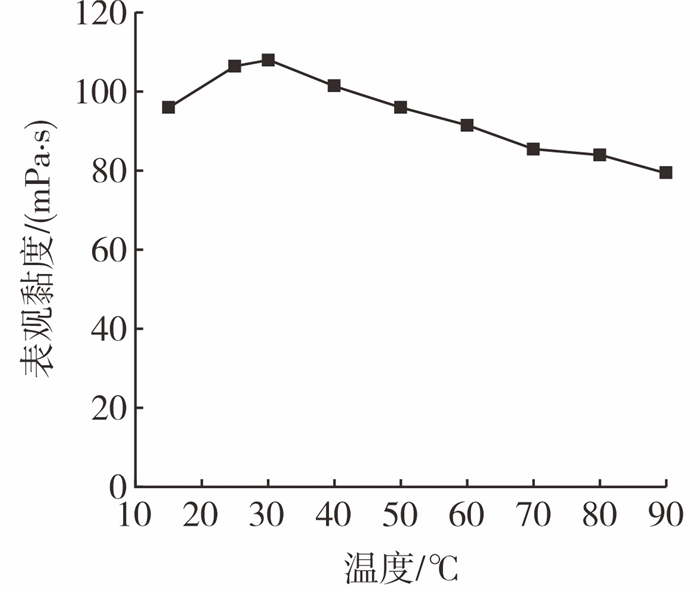

配制质量分数为0.5%的PAAD-18溶液,测定不同温度下其表观黏度的变化,结果见图 9。
由图 9可知:当温度为15~30 ℃时,PAAD-18溶液的表观黏度随着温度升高略有增加,这是由于温度升高后体系的熵也增加,分子间的缔合作用增强,而且,温度的增加会使分子链变得更加舒展,更容易发生分子间缔合,流体力学体积也会增加;当温度高于30 ℃时,高温会加剧水分子和疏水基团的热运动,减弱分子间的疏水缔合作用,流体力学体积减小,因此,PAAD-18溶液的表观黏度下降;当温度达到90 ℃时,PAAD-18溶液的表观黏度仍高达79.5 mPa·s,黏度保留率为74.6%。结果表明,该疏水缔合聚合物具有良好的耐温性能。

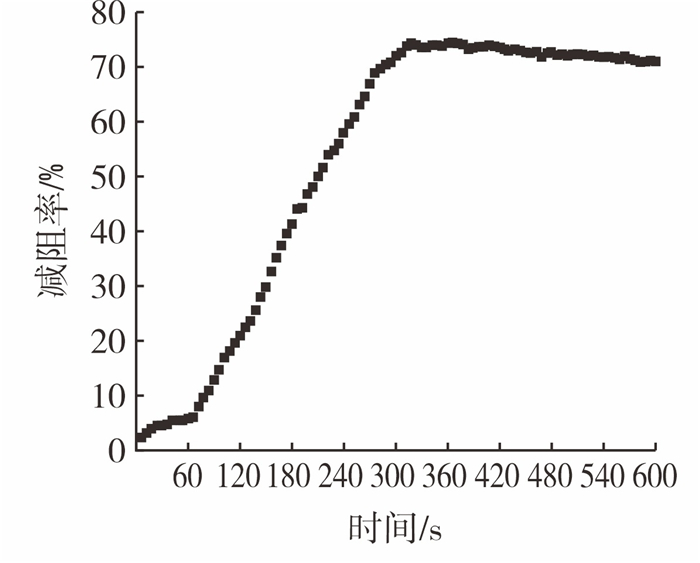

配制质量分数为0.1%的PAAD-18溶液,保持摩阻仪流速为10 m/s,剪切10 min,PAAD-18溶液的管道摩阻随时间的变化见图 10。
由图 10可知,加入PAAD-18后,减阻率开始上升,随着不断循环,管道内PAAD-18含量分布均匀后,减阻率逐渐趋于稳定,并始终保持在70%以上。在10 min的剪切测试时间内,减阻率没有明显的下降,PAAD-18溶液表现出良好的耐剪切性能。
PAAD-18溶液的微观结构如图 11所示。
从图 11可看出:质量分数为0.1%时,PAAD-18溶液聚集形态比较散乱,网状结构稀少;质量分数为0.5%时,PAAD-18溶液有比较规律的聚集形态,形成了明显的空间网络结构。这是因为,质量分数为0.1%的PAAD-18溶液浓度低于临界缔合浓度,分子链主要是分子内缔合,没有形成较多的网状结构,而质量分数为0.5%的PAAD-18溶液浓度在临界缔合浓度之上,分子链主要是分子间缔合,因此,网络结构更加密集。

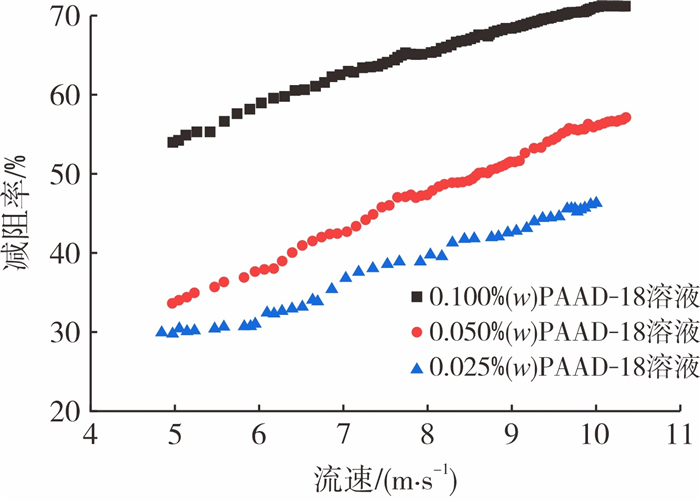

不同含量的PAAD -18溶液的减阻率随流速的变化见图 12。
由图 12可知,PAAD-18溶液的减阻率随流速增大而增加,增大PAAD-18含量可以显著降低摩阻,这是由于随着减阻剂用量的增加,溶液的流体力学体积增加,体系的黏度有所上升,开始缓慢形成弹性底层,从而增加了减阻效果。当PAAD-18质量分数为0.100%时,减阻率可达70%以上,具有良好的减阻效果。
(1) 通过水溶液自由基聚合的方法制备了疏水缔合聚合物PAAD-18,该聚合物的最佳合成条件为:单体质量分数比为m(AM)∶m(AMPS)∶m(DMAAC-18)=22∶10∶1,反应温度为45 ℃,单体质量分数为20%,引发剂V50用量为单体总质量的0.25%,反应体系的pH值为7,反应时间为6 h。
(2) 红外光谱与核磁共振氢谱证实聚合物合成成功,黏度法测定其临界缔合浓度为0.15%。测试实验表明PAAD-18具有良好的抗盐、抗温、抗剪切性能。
(3) PAAD-18溶液质量分数为0.1%时,其微观结构中缔合较少,有明显的线性结构,可作减阻剂使用,减阻率可达70%以上;质量分数为0.5%时,其微观结构中出现了密集的网状缔合结构,溶液的表观黏度为106.5 mPa·s,可以作为增稠剂使用。
