石油与天然气化工  2025, Vol. 54 Issue (1): 38-44
基于LNG冷能的CO2液化提纯及发电工艺设计与优化
龚文政1 , 王飞2,3,4 , 王荧光1 , 梁勇1 , 孙恒2,3,4 , 郑达1 , 王妍静2,3,4 , 史博会2,3,4
1. 国家管网集团工程技术创新有限公司;
2. 中国石油大学(北京)油气管道输送安全国家工程研究中心;
3. 中国石油大学(北京)石油工程教育部重点实验室;
4. 中国石油大学(北京)城市油气输配技术北京市重点实验室
摘要目的 为了生产可直接用于工业制造及食品加工的高纯度CO2,提出了一种利用LNG冷能液化提纯CO2及发电的新工艺。方法 使用HYSYS软件对不同循环工质及不同的运行参数进行模拟,分析了循环工质对CO2液化量和朗肯循环发电功率的影响,并以产品能耗为标准,对精馏塔参数进行了优化。结果 当两级循环工质为纯工质时,丙烯+乙烯的组分搭配液化量和发电功率最大,分别为377 900 kg/h,2 284 kW;当循环工质为混合物时,该工艺液化量和发电功率明显高于纯工质的情况,且在第一级循环中混合工质乙烷与丙烯物质的量比为9.0∶1.0、第二级循环中混合工质甲烷、乙烯与丙烯物质的量比为2.0∶6.0∶2.0的情况下,液化量和发电功率最大,分别为386 200 kg/h,3 042 kW;合适的精馏塔塔板数为30块,进料位置为第10块塔板处,回流比为0.6。结论 经与单级朗肯循环等其他工艺相比,双级朗肯循环工艺的CO2液化率及㶲效率高,同时可将LNG冷能转换为电能并生产高纯度的液态CO2产品,用于LNG接收站冷能利用模块。
关键词LNG    冷能利用    CO2液化    提纯    朗肯循环    工质优选
Design and optimization of CO2 liquefaction purification and power generation process based on LNG cold energy
GONG Wenzheng1 , WANG Fei2,3,4 , WANG Yingguang1 , LIANG Yong1 , SUN Heng2,3,4 , ZHENG Da1 , WANG Yanjing2,3,4 , SHI Bohui2,3,4
1. PipeChina Engineering Technology Innovation Co., Ltd., Tianjin, China;
2. National Engineering Research Center of Oil and Gas Pipeline Transportation Safety, China University of Petroleum, Beijing, China;
3. Key Laboratory of Petroleum Engineering of Ministry of Education, China University of Petroleum, Beijing, China;
4. Beijing Key Laboratory of Urban Oil and Gas Transportation and Distribution Technology, China University of Petroleum, Beijing, China
Abstract: Objective In order to produce high purity CO2 which can be directly used in industrial manufacturing and food processing, a new process using LNG cold energy for liquefaction and purification of CO2 and power generation is proposed. Method HYSYS software was used to simulate different cycle working fluids and different operating parameters. The influence of cycle working fluids on CO2 liquefaction and Rankine cycle power generation was analyzed. The parameters of rectification column were optimized according to product energy consumption. Result When the two-stage cycle working fluids were pure working fluids, the liquefaction amount and power generation of propylene + ethylene components were the largest, which were 377 900 kg/h and 2 284 kW, respectively. When the cycle working fluids were mixture, the liquefaction amount and power generation of the process were significantly higher than that of the pure working fluids. In the first cycle, the molar ratio of ethane and propylene of the mixing working fluids was 9∶1, and in the second cycle, the molar ratio of methane, ethylene and propylene of the mixing working fluids was 2.0∶6.0∶2.0, the liquefaction amount and power generation were the largest, which were 386 200 kg/h and 3 042 kW, respectively; the number of suitable rectification column plates was 30, the feeding position was the 10th tower plate, and the reflux ratio was 0.6. Conclusion Compared with other processes such as single-stage Rankine cycle, the two-stage Rankine cycle process proposed in this paper has a higher CO2 liquefacation rate and exergy efficiency, and can convert LNG cold energy into electric energy and produce high-purity liquid CO2 products for cold energy utilization modules in LNG receiving stations.
Key words: LNG    cold energy utilization    CO2 liquefaction    purification    Rankine cycle    working fluids optimization

远洋天然气贸易通常以液化天然气(LNG)的形式通过海上运输。被接收到岸上的LNG在进入长输管网之前须气化,在气化过程中,经估算所释放的冷能为830~860 kJ/kg[1-5]。利用LNG冷能液化CO2是一种重要的冷能利用方法[6-8],许多学者对其进行了研究。黄美斌等[9]构建了一套以CO2为循环工质进行跨临界朗肯循环的LNG冷能利用工艺,分析了相关参数对比功和㶲效率的影响;梁莹等[10]将布雷顿循环和有机朗肯循环进行了耦合,实现了冷能的梯级利用,工艺系统净发电功率为469.8 MW,系统㶲效率为40.39%;潘振等[11]以低温燃煤废气为热源,以LNG为冷源,构建了一套以朗肯循环为基础的LNG冷能三级利用系统,与两级利用系统相比㶲效率提升了36.67%,净输出功提高了61.16%;闫明月等[12]构建了一套以LNG为冷源,燃气轮机燃烧烟气为热源的余热回收系统,将超临界CO2布雷顿循环和有机朗肯循环进行耦合,实现了LNG冷能的三级利用,工艺净发电功率为45 MW,㶲效率为46.69%;刘梅梅等[13]设计了两套基于朗肯循环的LNG冷能利用工艺,通过耦合氮气液化系统,经过模拟,可使两个流程的㶲效率分别达到49.7%和49.8%。

但是,现有的研究多是基于发电厂余热回收利用开展的,原料气进口温度很高,而对于进口温度较低的研究则比较少。本研究针对过滤、干燥后的常温CO2气体,设计了一种基于LNG冷能的双级串联朗肯循环液化及提纯工艺,不但可以生产直接在工业中应用的高纯度CO2,也可以生产用于食品制作的高纯度CO2。通过HYSYS软件模拟,优化了循环工质及工艺运行参数,明确了所提工艺的合理性及工艺适用的优势。

1 基于LNG冷能的CO2液化/提纯及发电工艺
1.1 工艺流程介绍

工艺包含4个子流程(见图1),分别为LNG的气化流程(图1中的L1~L6)、CO2液化提纯子流程(图1中的C1~C4)、双级串联朗肯循环发电子流程(图1中的R1~R4、R5~R8)和制冷循环子流程(图1中的Z1~Z6)。

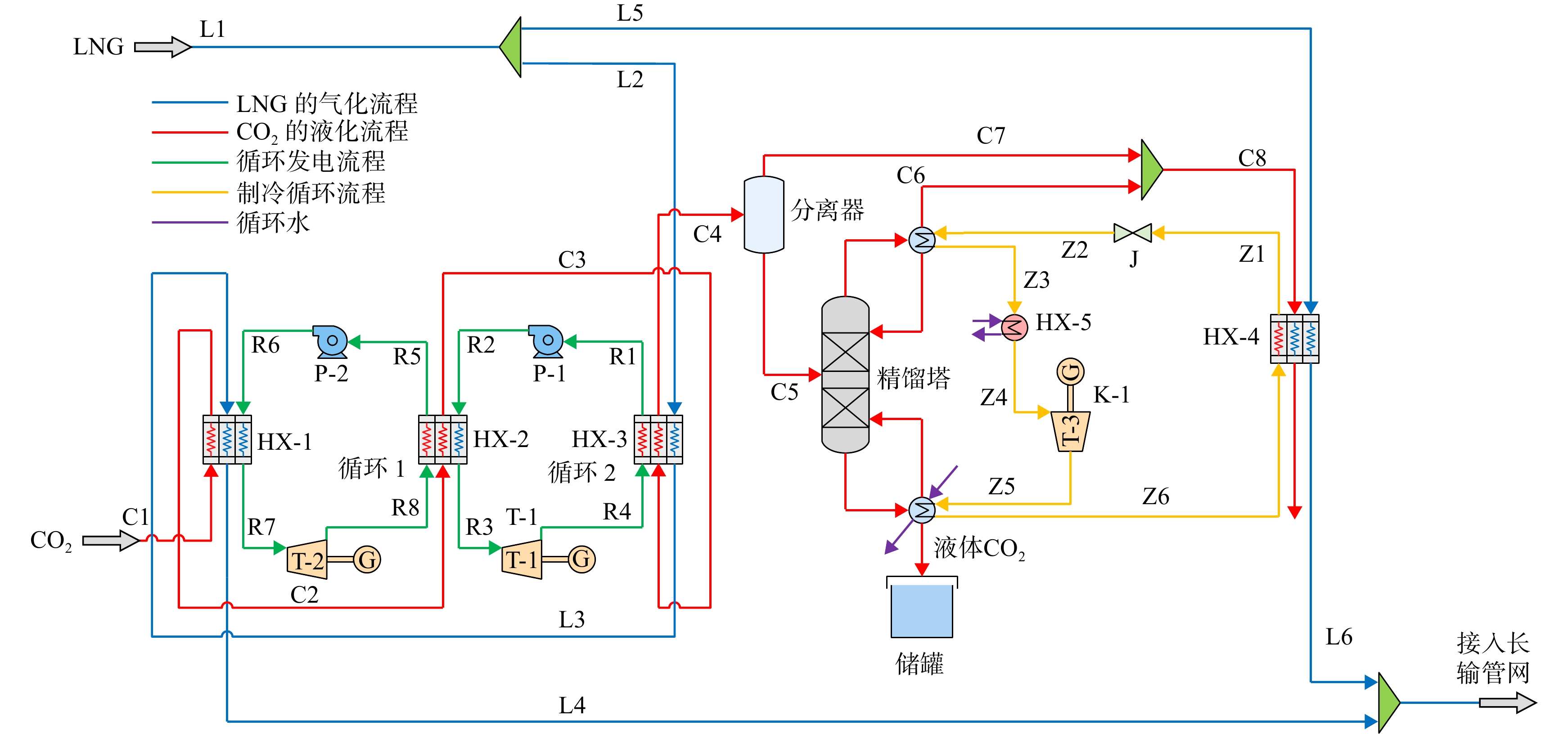

图 1     基于LNG冷能的CO2液化/提纯及发电工艺示意图 T-1,T-2—膨胀机;P-1,P-2—泵;HX-1~HX-5—换热器;G—发电机;K—压缩机;J—节流阀。

在LNG的气化程中,L1~L4为朗肯循环提供冷能,而L1、L5、L6则为精馏塔的制冷循环提供冷能。LNG被加热到2 ℃后接入长输管网进行外输。

在CO2液化提纯子流程中,从C1处进入工艺的CO2依次通过换热器HX-1、HX-2和HX-3,液化后进入分离器;从分离器底部流出的CO2液体进入精馏塔提纯,高纯度的液态CO2从再沸器流出,最后进入储罐储存。

双级串联朗肯循环发电子流程,包括两个循环过程。其中:R5~R8表示循环发电过程1,循环工质在HX-2中吸收冷能液化,经过泵P-2的增压后进入HX-1吸热气化,随后进入膨胀机T-2对外做功,完成一次循环;R1~R4表示循环发电过程2,循环工质在HX-3中吸收冷能液化,经过泵P-1的增压后进入HX-2吸热气化,随后进入膨胀机T-1对外做功,完成一次循环。

制冷循环子流程的循环工质为丙烷。从压缩机出来的丙烷与循环水一同进入再沸器释放热量,随后进入HX-4中吸收冷能降温,通过节流阀后温度进一步降低,为精馏塔冷凝器提供冷能,经过加热器HX-5的加热后进入压缩机增压,完成一个循环。

1.2 模拟参数设置

利用HYSYS软件进行模拟,并选用被广泛应用且计算精度较高的Peng-Robinson状态方程(PR方程)作为热力学计算的状态方程。其中,膨胀机(T-1、T-2)的等熵效率设置为90%,泵(P-1、P-2)的等熵效率设置为80%,压缩机(K)的等熵效率设置为75%。换热器(HX-1、HX-2、HX-3、HX-4、HX-5)的压降设置为5 kPa,换热器的最小换热温差不小于3 ℃。CO2和LNG的进料情况如表1所列。

表 1    入口处气体参数设置

1.3 性能分析指标

为了评价整个工艺的效率,以系统净输出功、比功、CO2液化率和液化工艺㶲效率为性能分析指标。计算过程见式(1)~式(4)。

$ {W_{{\mathrm{net}}}} = {W_{{\mathrm{T}}{\text{-}}1}} + {W_{{\mathrm{T}}{\text{-}}2}} - {W_{{\mathrm{P}}{\text{-}}1}} - {W_{{\mathrm{P}}{\text{-}}2}} - {W_{\mathrm{K}}} $ (1)

式中:Wnet为系统的净功,kW;WT-1WT-2分别为膨胀机T-1、T-2的输出功率,kW;WP-1WP-2分别为泵P-1、P-2的输入功率,kW;WK为压缩机K的输入功率,kW。

$ \omega = \frac{{{W_{{\mathrm{net}}}}}}{{{m_{{\mathrm{LNG}}}}}}\times 3\;600 $ (2)

式中:ω为系统的比功,kJ/kg;mLNG为LNG的质量流量,kg/h。

$ {Y} = \frac{{{m_{\mathrm{CO_2}}}}}{{{m_{{\mathrm{LNG}}}}}} $ (3)

式中:Y为CO2的质量流量与LNG质量流量的比值;$m_{\mathrm{CO_2}} $为从再沸器底部流出的CO2的质量流量,kg/h。

$ {\eta _{{\text{ex}}}}= \frac{{{m_{{{\mathrm{CO}}_2},{\mathrm{in}}}}{\text{[(}}{h_{{{\mathrm{CO}}_2},{\mathrm{out}}}}-{h_{{{\mathrm{CO}}_2},{\mathrm{in}}}}) -{T_0}{\text{(}}{s_{{{\mathrm{CO}}_2},{\mathrm{out}}}}-{s_{{{\mathrm{CO}}_2},{\mathrm{in}}}})] +{W_{{\mathrm{T1}}}} + {W_{{\mathrm{T1}}}} - {W_{{\mathrm{P1}}}} - {W_{{\mathrm{P2}}}}}}{{{m_{{\mathrm{LNG}}}}{\text{[(}}{h_{{\mathrm{NG}}}}-{h_{{\mathrm{LNG}}}}{\text{) }-}{T_0}{\text{(}}{s_{{\mathrm{NG}}}}-{s_{{\mathrm{LNG}}}}{\text{)]}}}} $ (4)

式中:ηex为液化工艺㶲效率,%;$m_{{\mathrm{CO}}_2,{\mathrm{in}}} $为进入系统的CO2的质量流量,kg/h;$h_{{\mathrm{CO}}_2,{\mathrm{out}}}$$h_{{\mathrm{CO}}_2,{\mathrm{in}}} $hNGhLNG分别为流出系统CO2、流入系统CO2、气化天然气(NG)、LNG对应状态的质量焓,kJ/kg;$s_{{\mathrm{CO}}_2,{\mathrm{out}}} $$s_{{\mathrm{CO}}_2,{\mathrm{in}}} $sNGsLNG分别为对应物质对应状态的质量熵,kJ/(kg·℃);T0表示标况下的温度,293.15 K。

2 基于LNG冷能的CO2液化/提纯及发电工艺参数优化
2.1 循环工质优选

基于文献调研与分析[14-16],选择甲烷、乙烷、乙烯、丙烷、丙烯作为循环工质,根据不同的冷能利用区间及循环工质的特性,搭配了8种工质组合,利用HYSYS软件进行稳态模拟,并通过优化器使用BOX算法对关键参数进行优化,比较各种工质搭配的净发电功率和液化量。表2列出了在两个循环中使用不同纯循环工质搭配时,净发电功率和液化量的数据。

表 2    不同工质组合下的主要性能参数

表2可知,丙烯与乙烯的组合8模拟净发电功率和液化量最大,丙烷与甲烷的组合3模拟净发电功率和液化量最小。这主要是由于甲烷的常压沸点为−162 ℃,而LNG的入口温度为−138 ℃,为确保甲烷可以被全部液化,就需要膨胀机出口压力维持足够高,从而导致净发电功率减小。常压沸点越低,冷凝温度与蒸发温度之间的温差越大,工艺的效率就越高。而乙烯的常压沸点为−103.7 ℃,是除甲烷以外最低的,同时丙烯的常压沸点也比丙烷的低,所以组合8的净发电功率和液化量最大。综合考虑,在选中的纯工质中,第8组丙烯与乙烯为最佳的循环工质组合。

与纯工质相比,混合工质可以更好地与冷热源进行匹配,从而使不可逆的损失大大降低。而不同的混合工质配比会改变循环工质的冷热复合曲线,进而与LNG气化曲线和CO2冷凝线更加贴合,以此来影响工艺的净发电功率和CO2液化量。本研究分别对朗肯第一级循环和第二级循环的混合工质进行研究。

首先,对于第二级循环,分析以甲烷、乙烯、丙烯所组成的混合物在不同的物质的量比下,使净发电功率和CO2液化量最大的值,此时第一级循环选择的工质为丙烯。图2图3所示为净发电功率和CO2液化量随组分不同物质的量比的变化趋势。

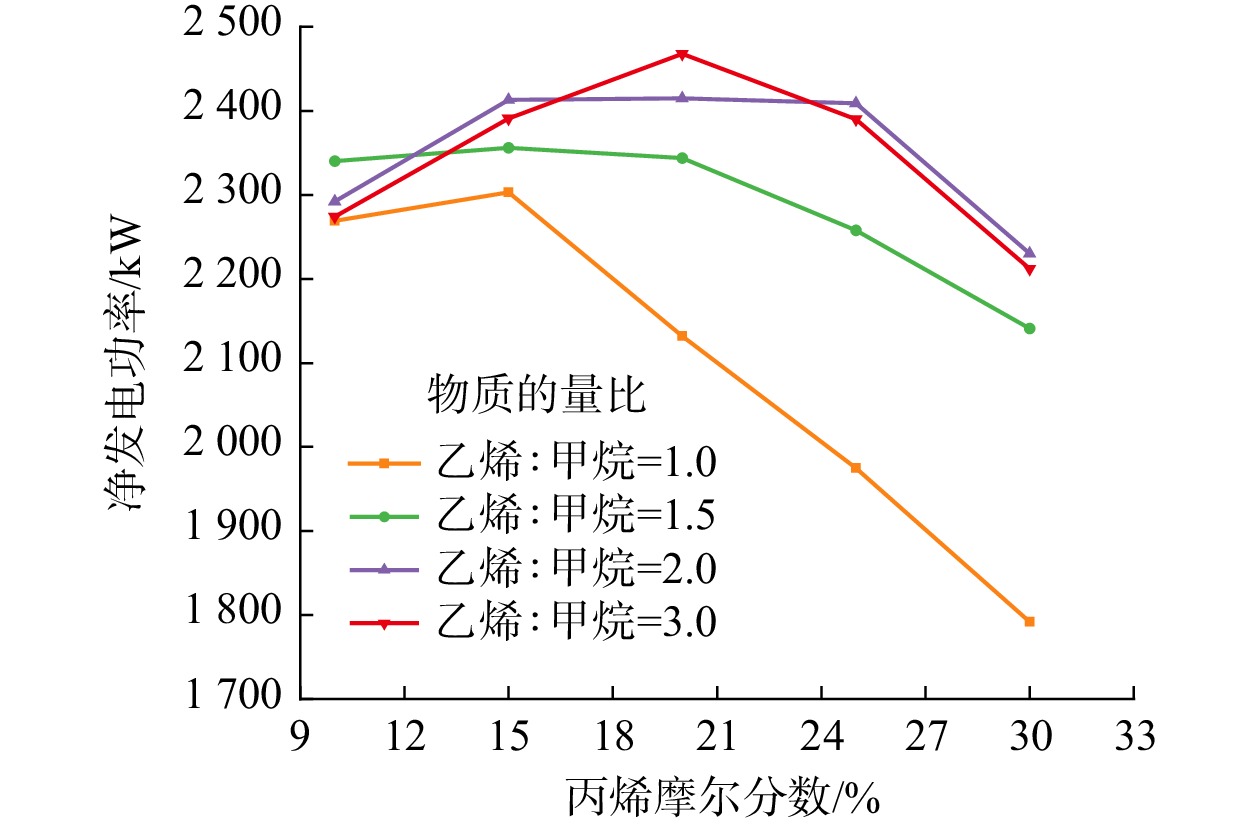

图 2     丙烯含量对净发电功率的影响

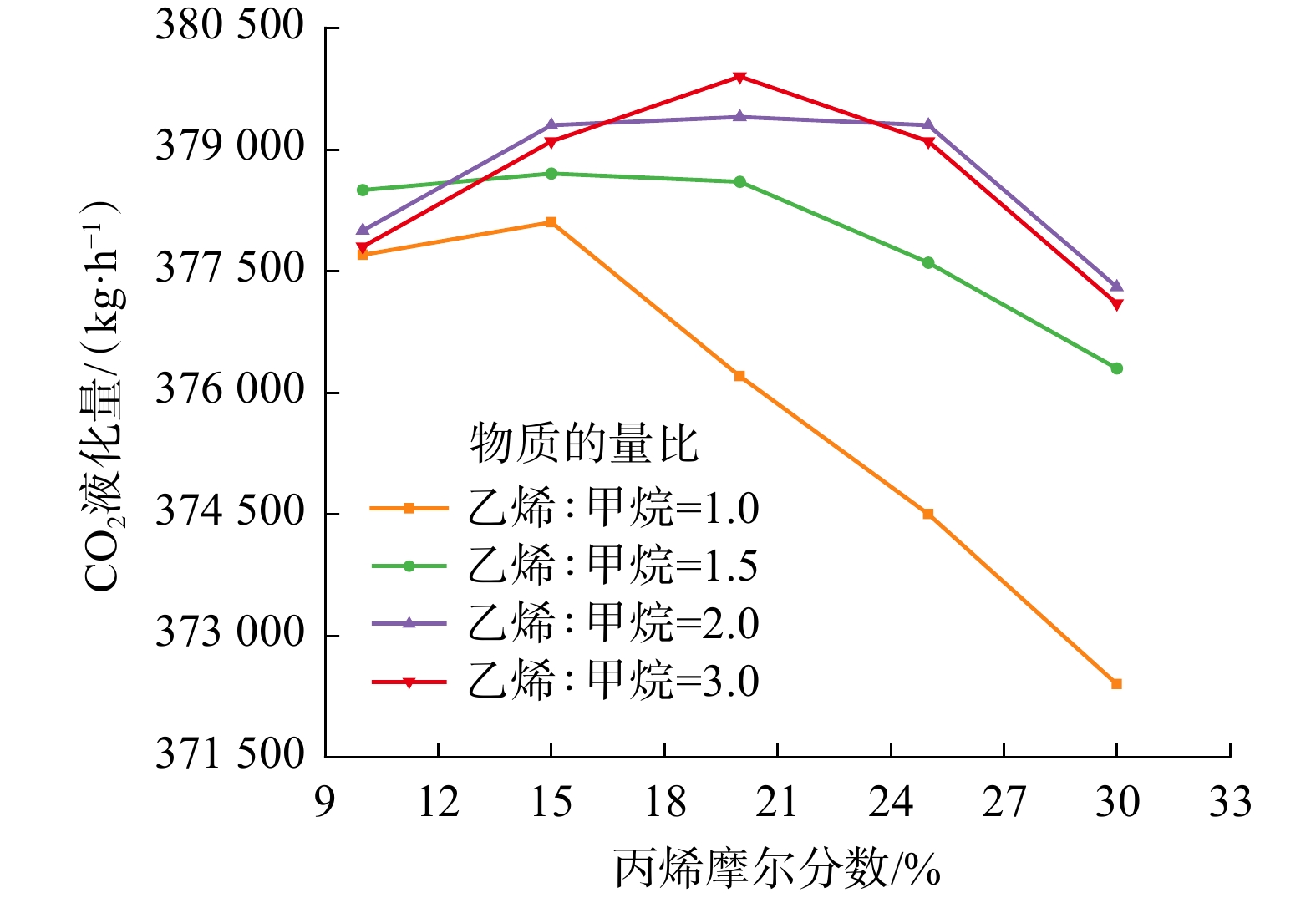

图 3     丙烯含量对CO2液化量的影响

图2图3可知,在不同的乙烯、甲烷物质的量比下,净发电功率和CO2液化量均随着丙烯摩尔分数的增大而先增加后减小。这是由于丙烯有着较低的气化潜热,在一定范围内增加丙烯含量有利于提升净发电功率和CO2液化量,后减小是由于丙烯含量的增加使混合工质的沸点升高,为确保膨胀机入口流体为气态,就限制了泵出口压力的增大,同时由于循环工质流量增大,泵能耗增加,在两个因素的共同作用之下,净发电功率和CO2液化量减小。对比发现,第二级循环在甲烷、乙烯、丙烯的物质的量比为2.0∶6.0∶2.0的情况下,净发电功率和CO2液化量最大,分别为2 468 kW和379 900 kg/h。

其次,对于第一级循环,分析以乙烷和丙烯所组成的混合物在不同的物质的量比下,使净发电功率和CO2液化量最大的工况。此时,第二级循环选择的工质为甲烷、乙烯和丙烯物质的量比为2.0∶6.0∶2.0的混合物。图4所示为净发电功率和CO2液化量随乙烷含量的变化趋势。

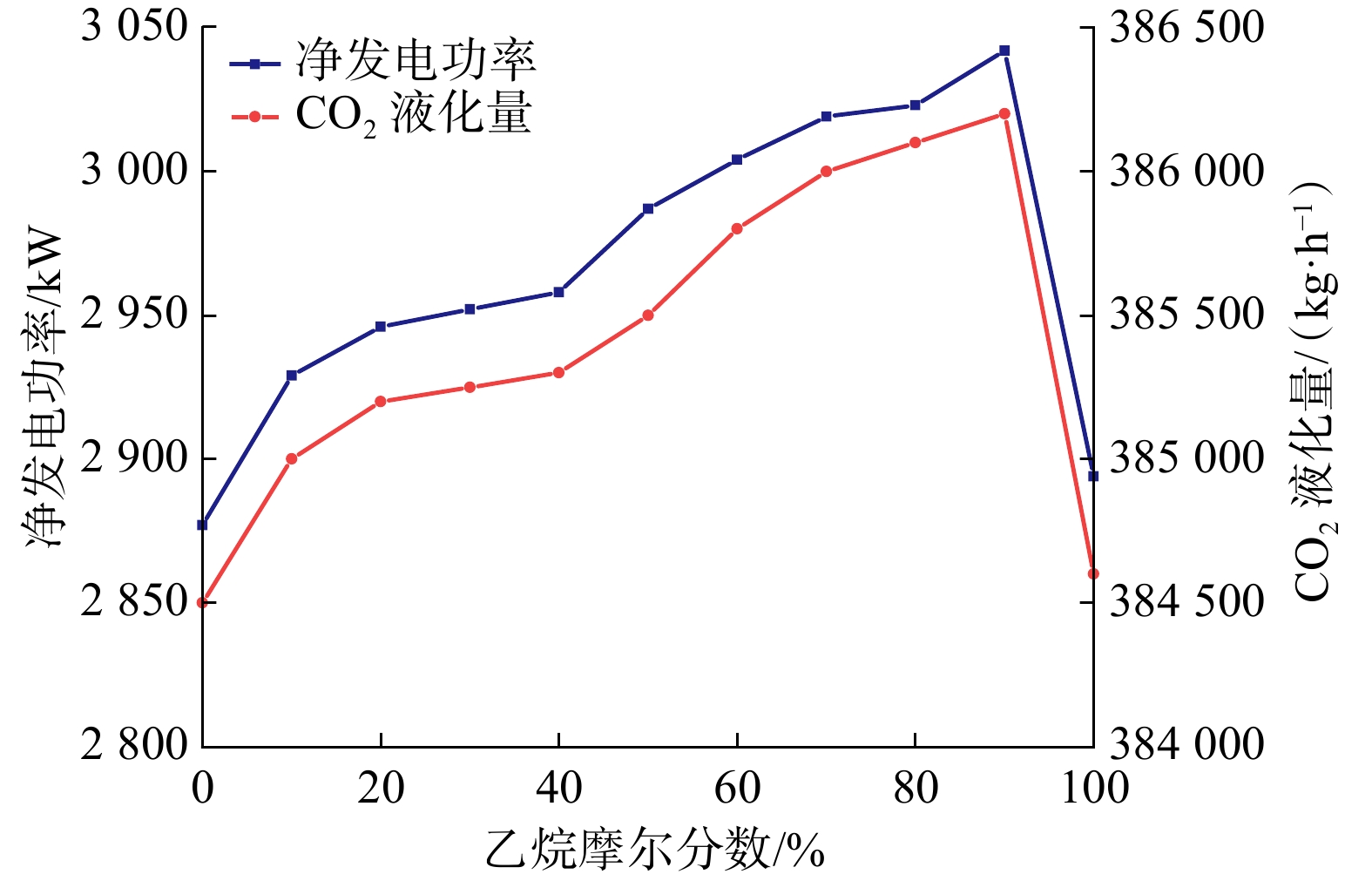

图 4     乙烷含量对净发电功率和CO2液化量的影响

图4可知,随着循环工质中乙烷含量的增加,净发电功率和CO2液化量均呈现先增大后减小的趋势。乙烷含量的增加可以降低混合工质的沸点,在保证膨胀机入口流体为气态的前提下,可以提高泵出口压力,从而提升净发电功率。当乙烷含量高于最佳的乙烷含量时,冷热曲线的匹配情况恶化。经过对比发现,第一级循环在乙烷和丙烯的物质的量比为9.0∶1.0的情况下,净发电功率和CO2液化量最大,分别为3 042 kW和386 200 kg/h。

2.2 精馏塔参数优化
2.2.1 塔板数优化

精馏塔的塔板数量会对精馏过程中的物料分离产生较大的影响,还会影响冷凝器与再沸器的负荷,所以找到最优的塔板数对于设计高效的精馏塔来说有重要的意义。以精馏塔理论塔板数为横坐标,冷凝器负荷和再沸器负荷为纵坐标,模拟结果如图5所示。由图5可知,冷凝器和再沸器的负荷随着理论塔板数的增多而降低。当理论塔板数大于30的时候,冷凝器和再沸器负荷的降低量已不再明显。综合考虑设备投资等因素,合适的理论塔板数为30 块。

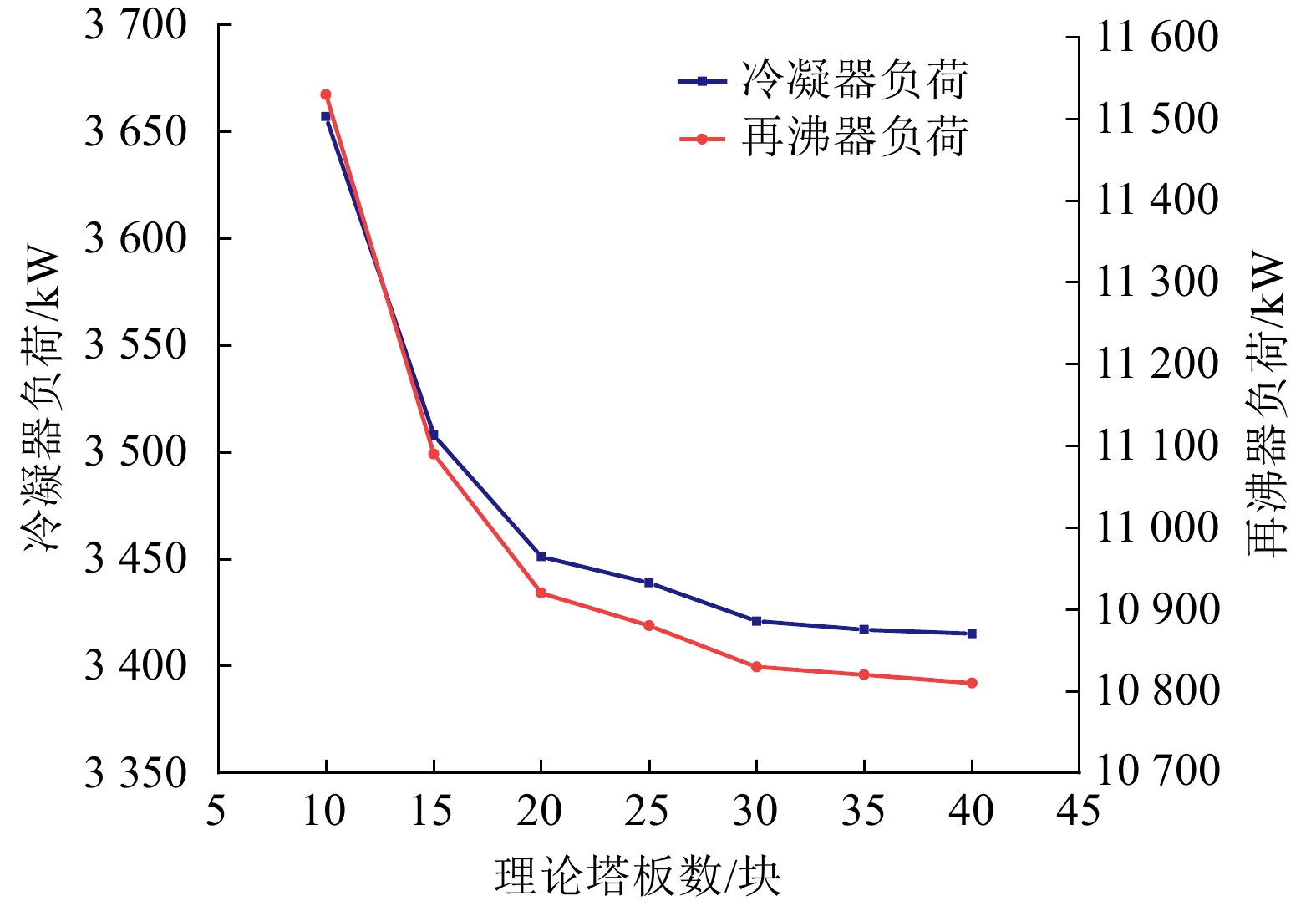

图 5     塔板数对精馏塔冷热负荷的影响

2.2.2 进料位置优化

进料位置是精馏塔运行的关键参数,会影响塔板中的气液分布情况,进一步还会对分离效果产生影响。以进料位置为横坐标,冷凝器负荷和再沸器负荷为纵坐标,模拟结果如图6所示。由图6可知,随着进料塔板数的减少,即进料位置更靠近冷凝器,冷凝器和再沸器的负荷降低。但是,当进料位置塔板数少于10时,冷凝器和再沸器负荷的降低量已不明显。综合考虑设备投资等因素,合适的进料位置为第10块塔板。

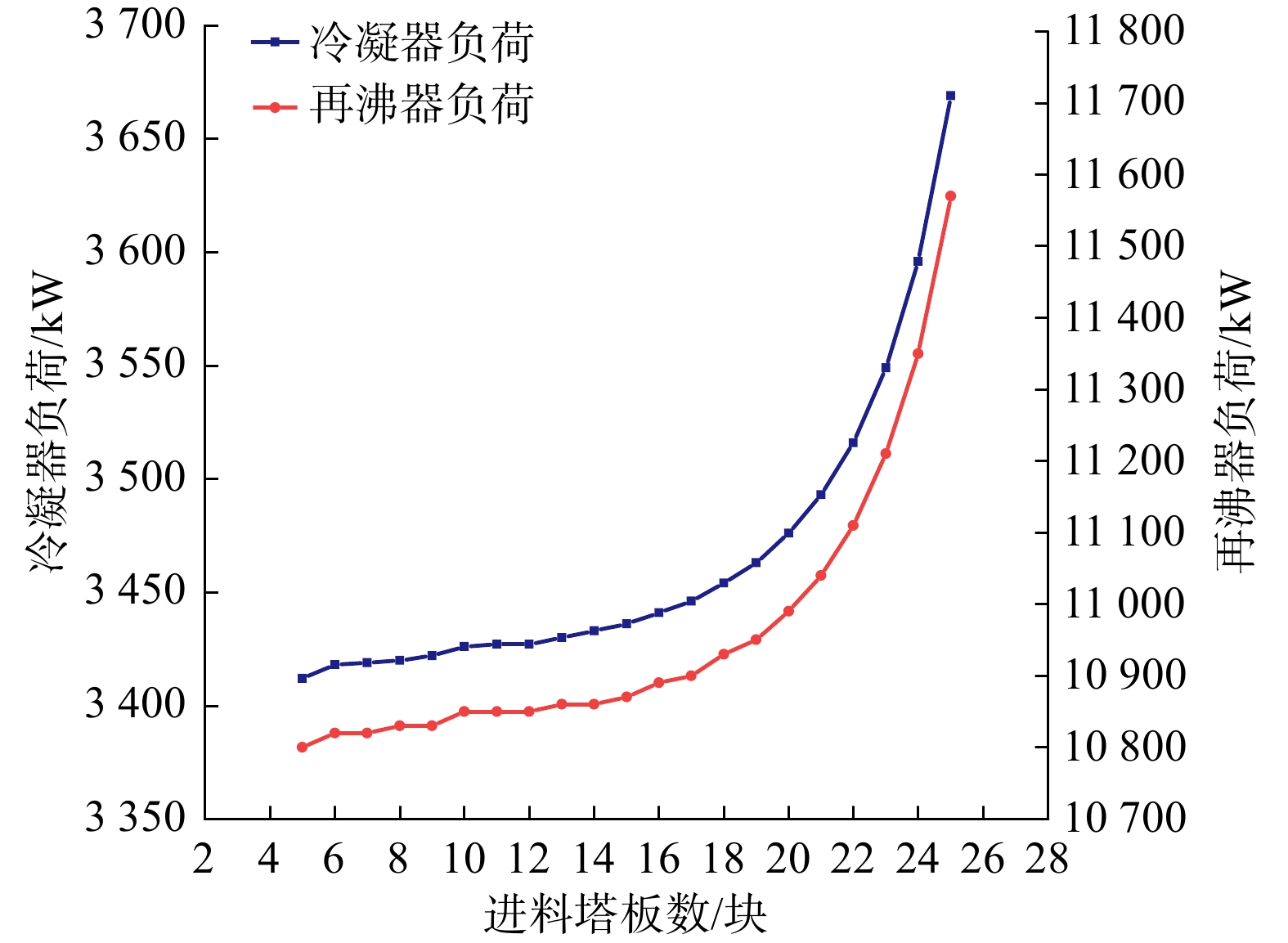

图 6     进料位置对精馏塔冷热负荷的影响

2.2.3 回流比优化

回流比作为精馏塔运行的关键参数之一,影响着精馏产品的产量和纯度,同时也对冷热负荷产生较大影响。以回流比为横坐标,液态CO2产量、冷凝器负荷和再沸器负荷为纵坐标,模拟结果如图7所示。由图7可知,随着回流比的增大,液态CO2产量也随之增大,但同时冷凝器和再沸器的负荷也随之增大。综合考虑产出与投入情况,合适的回流比为0.6。

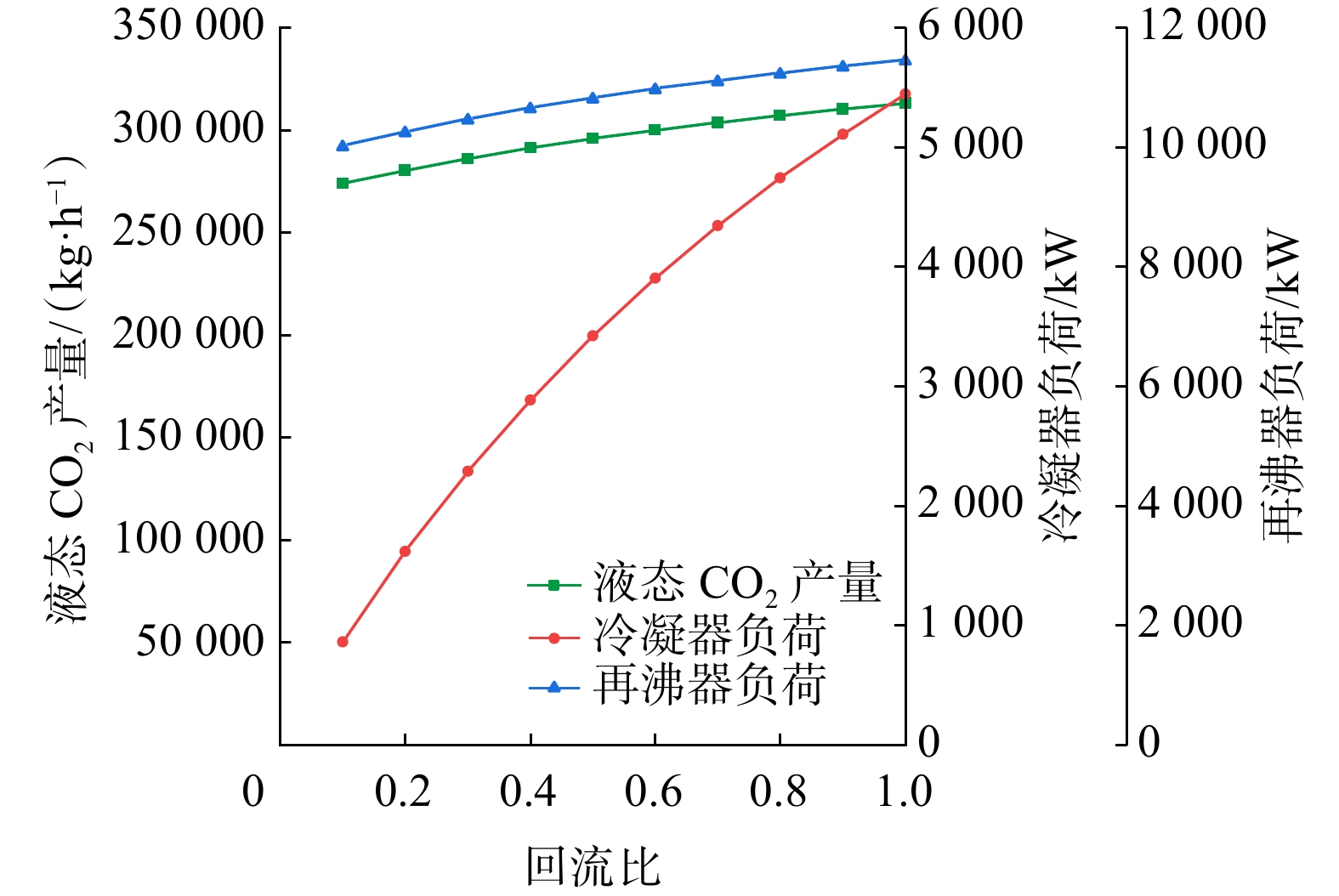

图 7     回流比对精馏塔性能的影响

2.3 工艺性能比较

本研究优化后的参数如表3所列。与优化前相比,净发电功率增加了1 304 kW,提高了53.09%,精馏液化量增加了20 500 kg/h,提高了7.17%。与此同时,冷凝器负荷与再沸器负荷分别增加了12.33%、0.89%,这主要归因于回流比的增大增加了液态CO2的产量。优化前后工艺性能参数对比如表4所列。

表 3    液化提纯工艺优化后参数

表 4    优化前后主要参数对比

表5展示了现有CO2液化工艺及性能参数。从表5可见,本工艺的比功较低,这主要是由于CO2气源温度较高,与LNG存在较大的温差,导致输出功增加。而本工艺针对常温CO2液化工艺进行了改进,保证本工艺CO2液化率及㶲效率更佳。同时,大多数工艺只考虑到CO2液化,并未考虑液态CO2提纯,导致生产的产品在进行再利用前还得进行一道提纯工艺,大大增加了产品的生产成本。而本研究所提出的工艺,不仅CO2液化率及㶲效率大,而且生产的纯度为99.98%的液态CO2可直接用于工业生产。同时,在精馏塔冷凝器与再沸器之间直接构建制冷循环,利用LNG冷能与未被液化的CO2气体冷能,大大降低了制冷能耗及循环水用量。

表 5    本研究工艺与其他现有工艺的性能对比

3 结论

1) 提出了一种基于LNG冷能的CO2液化、CO2提纯及发电工艺,该工艺可将LNG冷能转换为电能,可液化CO2并可用于制冷循环。其中,发电及CO2液化采用双级串联朗肯循环,CO2提纯使用精馏塔,并在冷凝器与再沸器之间直接构建制冷循环。该工艺不仅回收了LNG的冷能,还能生产高纯度的液态CO2

2) 当循环工质为纯工质并使用丙烯+乙烯的组合时,工艺净发电功率和CO2液化量最大;当循环工质为混合工质时,对于第二级循环,采用由甲烷、乙烯和丙烯所组成的混合工质,丙烯含量的增加会导致净发电功率和CO2液化量先增大后减小;对于第一级循环,采用乙烷和丙烯所组成的混合工质,乙烷含量的增加会导致净发电功率和CO2液化量先增大后减小。

3) 以冷凝器负荷和再沸器负荷为参考,对精馏塔的运行参数进行优化得到合适的精馏塔塔板数为30,进料位置为第10块塔板处,回流比为0.6。

4) 经过优化,该工艺的净输出功为3 042 kW,比功为50.01 kJ/kg,CO2液化率为1.931 kg/kg。与其他工艺相比,本工艺的CO2液化率及㶲效率较高,将液化与提纯一体化考虑,充分利用LNG冷能,可降低制冷循环能耗。
